Фрезы для нарезания пазов и прорезей

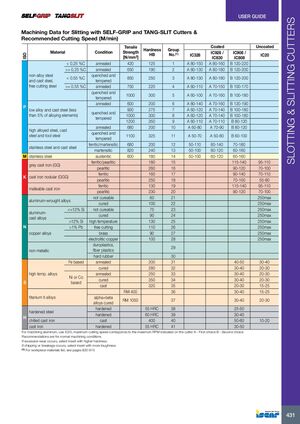

Данные обработки при нарезании пазов пластинами SELF-GRIP и TANG-SLIT и рекомендуемая скорость резания (м/мин)

ISOМатериалСостояниеПредел прочности [N/мм²]Твердость HBГруппа №IC328Покрытые IC928 / IC830IC908 / IC808Без покрытия IC20
PУглеродистая сталь и чугун, сталь повышенной обрабатываемости< 0,25 %C отожженная4201251A 80–150A 80–160B 120–220
>= 0,25 %C отожженная6501902A 80–130A 80–180B 120–200
< 0,55 %C закаленная и отпущенная8502503A 80–130A 80–180B 120–200
>= 0,55 %C отожженная7502204A 60–110A 70–150B 100–170
закаленная и отпущенная10003005A 60–100A 70–160B 100–180
отожженная6002006A 80–140A 70–160B 120–190
PНизкоуглеродистая и легированная сталь (менее 5 % легирующих элементов)закаленная и отпущенная9302757A 60–120A 70–140B 100–180
закаленная и отпущенная10003008A 60–120A 70–140B 100–180
закаленная и отпущенная12003509A 60–110A 70–110B 80–120
MВысокоуглеродистая сталь, чугун и инструментальная стальотожженная68020010A 60–80A 70–90B 80–120
закаленная и отпущенная110032511A 50–70A 50–80B 60–100
MНержавеющая сталь и чугунферритно-мартенситная6802001250–11060–14070–180
мартенситная8202401350–10060–12060–160
аустенитная6001801450–10060–12060–160
KСерый чугун и ковкий чугунферритно-перлитная18015115–14095–110
перлитная2601690–12070–100
ферритная1601790–14070–110
перлитная2501870–10055–80
KКовкий чугунферритная13019115–14095–110
перлитная2302090–12070–100
NАлюминиевые сплавынекалящиеся6021250 макс
калящиеся10022250 макс
<=12 % Si некалящиеся7523250 макс
калящиеся9024250 макс
>12 % Si высокотемпературные13025250 макс
>1 % Pb легко обрабатываемые медные сплавы11026250 макс
латунь9027250 макс
электролитическая медь10028250 макс
NНеметаллические материалытермореактивные пластики, стеклопластики29
твердая резина30
SЖаропрочные сплавыНа основе Fe отожженные2003140–5030–40
калящиеся2803230–4020–30
На основе Ni или Co отожженные2503330–4020–30
калящиеся3503430–4020–30
SЖаропрочные сплавылитые3203520–3015–25
Титановые сплавыRM 4003630–4015–25
сплавы α+β закаленные RM 10503730–4020–30
HЗакаленные стали и отбеленный чугунзакаленный55 HRC3825–50
закаленный60 HRC3930–40
литой закаленный4004050–6010–20
HЧугун закаленныйзакаленный55 HRC4130–50

При обработке алюминия используйте IC20, максимальная скорость резания соответствует максимальным оборотам, указанным на резце

A — первый выбор | B — второй выбор

Рекомендации относятся к нормальным условиям обработки. При чрезмерном износе выберите пластину с более высокой твердостью. При сколах или поломках выберите пластину с большей вязкостью.
