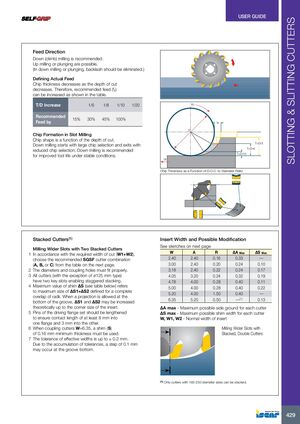

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Направление подачи

Рекомендуется встречное фрезерование (попутное фрезерование или осевое погружение также возможны). При встречном фрезеровании или осевом погружении люфт должен быть исключен.

Определение фактической подачи

При уменьшении глубины резания толщина стружки уменьшается. Поэтому рекомендуемая подача (fz) может быть увеличена как показано в таблице.

T/D Увеличение 1/6 1/8 1/10 1/20
Рекомендуемое увеличение подачи 15% 30% 45% 100%

Образование стружки при фрезеровании паза

Форма стружки является функцией глубины резания. При встречном фрезеровании начинается с большого сечения стружки и завершается уменьшенным сечением. Встречное фрезерование рекомендуется для повышения срока службы инструмента при стабильных условиях.

Фрезерование более широких пазов двумя наложенными друг на друга резцами

  1. В соответствии с требуемой шириной резания (W1+W2), выберите рекомендуемую комбинацию резцов SGSF (A, B или C) из таблицы ниже.
  2. Диаметры и отверстия соединения должны соответствовать друг другу.
  3. Все резцы (за исключением типа ø125 мм) имеют два паза под шпонку, позволяющие смещенную укладку.
  4. Максимальное значение шайбы-прокладки ∆S (см. таблицу ниже) относится к максимальному размеру ∆S1+∆S2, определенному для полного перекрытия радиусов. Когда выступ допускается на дне паза, ∆S1 и ∆S2 могут быть теоретически увеличены до размера угла пластины.
  5. Штифты приводного фланцевого набора должны быть удлинены для обеспечения длины контакта не менее 8 мм в один фланец и 3 мм в другой.
  6. При соединении резцов W=6.35 необходимо использовать шайбу-прокладку (S) минимальной толщины 0.16 мм.
  7. Допуск на эффективные ширины составляет до ± 0.2 мм. Из-за накопления допусков ступень может составлять 0.1 мм на дне паза.

Таблица модификаций ширины пластины и возможной шайбы-прокладки

W A R ∆A Макс ∆S Макс
2.40 2.40 0.16 0.33 —
3.00 2.40 0.20 0.24 0.10
3.18 2.40 0.22 0.24 0.17
4.05 3.20 0.24 0.32 0.19
4.78 4.00 0.28 0.40 0.11
5.00 4.00 0.28 0.40 0.22
5.20 4.00 1.50 0.40 —
6.35 5.20 0.50 —(1) 0.13

Обозначения:

  • ∆A макс — максимально возможный боковой припуск для каждого резца
  • ∆S макс — максимально возможная толщина шайбы-прокладки для каждого резца
  • W, W1, W2 — нормальная ширина пластины
  • (1) Только резцы диаметром 160-250 могут быть наложены друг на друга
