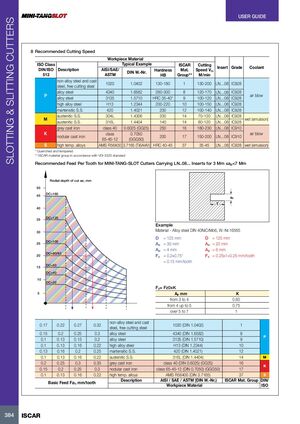

Резцы для нарезки канавок и прорезей

8 Рекомендуемые скорости резания

Класс ISO DIN/ISO 513 Описание Типичный пример AISI/SAE/ASTM Номер материала DIN Твёрдость HB Группа материала ISCAR Скорость резания Vc, м/мин Марка пластины ISCAR СОЖ
P Нелегированная сталь и чугун, свободнорезаемая сталь 1020 1.0402 130-180 1 130-200 LN….08 IC928 воздух
Легированная сталь 4340 1.6582 260-300 8 120-170 воздух
Легированная сталь 3135 1.5710 HRC 35-40* 9 100-120 воздух
Высоколегированная сталь H13 1.2344 200-220 10 100-150 воздух
Мартенситная нержавеющая сталь 420 1.4021 200 12 100-140 воздух
M Аустенитная нержавеющая сталь 304L 1.4306 200 14 70-120 эмульсия
Аустенитная нержавеющая сталь 316L 1.4404 140 14 80-120 эмульсия
K Серый чугун класс 40 0.6025 (GG25) 250 16 180-230 LN….08 IC910 воздух
Ковкий чугун класс 65-45-12 0.7050 (GGG50) 200 17 150-200 LN….08 IC910 воздух
S Жаропрочные сплавы AMS R56400 3.7165 (Ti6Al4V) HRC 40-45 37 35-45 LN….08 IC928 эмульсия

* Закалённая и отпущенная
** Группа материала ISCAR в соответствии со стандартом VDI 3323

Рекомендуемая подача на зуб для фрез MINI-TANG-SLOT с пластинами LN..08... для 3 мм ≤ ap < 7 мм

Пример:
Материал — Легированная сталь DIN 40NiCrMo6, номер материала 16565
D = 125 мм, D = 125 мм
Ae = 30 мм, Ae = 20 мм
Ap = 4 мм, Ap = 6 мм
Fz = 0.2 × 0.75* = 0.15 мм/зуб, Fz = 0.25 × 1 = 0.25 мм/зуб

Fz = Fz0 × K

ap, мм K
от 3 до 4 0.60
от 4 до 5 0.75
более 5 до 7 1
Описание Радиальная глубина резания ae, мм
Материал заготовки 0.17 0.22 0.27 0.32
Нелегированная сталь и чугун, свободнорезаемая сталь 1020 (DIN 1.0402) 0.17 0.22 0.27 1
Легированная сталь 4340 (DIN 1.6582) 0.15 0.2 0.25 0.3
Легированная сталь 3135 (DIN 1.5710) 0.1 0.13 0.15 0.2
Высоколегированная сталь H13 (DIN 1.2344) 0.1 0.13 0.16 0.22
Мартенситная нержавеющая сталь 420 (DIN 1.4021) 0.13 0.16 0.2 0.25
Аустенитная нержавеющая сталь 316L (DIN 1.4404) 0.1 0.13 0.16 0.22
Серый чугун класс 40 (DIN 0.6025) (GG25) 0.2 0.25 0.3 0.35
Ковкий чугун класс 65-45-12 (DIN 0.7050) (GGG50) 0.15 0.2 0.25 0.3
Жаропрочные сплавы AMS R56400 (DIN 3.7165) 0.1 0.13 0.16 0.22

Базовая подача Fz0, мм/зуб
