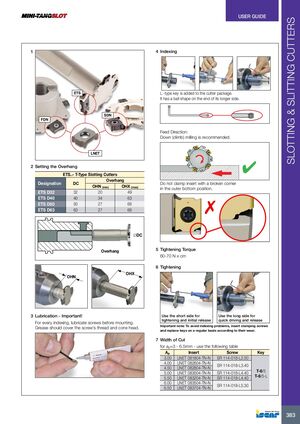

Руководство пользователя

Резцы для нарезки канавок и прорезей

1 Переиндексирование

К пакету резца добавлен ключ типа L, имеющий шаровидное окончание на конце его более длинной стороны.

2 Установка вылета

Обозначение DC OHN (мин) OHX (макс)
ETS D32 32 20 49
ETS D40 40 34 63
ETS D50 50 27 66
ETS D63 63 27 66

3 Смазка — Важно!

Перед каждым переиндексированием смажьте винты перед установкой. Смазка должна покрывать резьбу винта и коническую головку.

4 Переиндексирование

Не закрепляйте пластину с обломанным углом в нижнем наружном положении.

Рекомендуемое направление подачи

Рекомендуется нисходящее фрезерование (встречное).

5 Момент затяжки

60-70 Н·см

6 Затяжка

Используйте короткую сторону для затяжки и первоначального ослабления. Используйте длинную сторону для быстрого вращения и ослабления. Важное примечание: Чтобы избежать проблем переиндексирования, регулярно проверяйте и заменяйте винты крепления пластин и ключи в соответствии с их износом.

7 Ширина резания

Для ap = 3-6.5 мм используйте следующую таблицу:

ap Пластина Винт Ключ
3.00 LNET 081804-TN-N SR 114-018-L2.50 T-6/5
4.00 LNET 082604-TN-N SR 114-018-L3.40
4.50 LNET 082804-TN-N SR 114-018-L3.40
5.00 LNET 083004-TN-N SR 114-018-L4.40
5.50 LNET 083204-TN-N SR 114-018-L4.40
6.00 LNET 083504-TN-N SR 114-018-L5.30
6.50 LNET 083704-TN-N SR 114-018-L5.30 T-6/5-L
