Руководство пользователя

Резцы для нарезки канавок и прорезей

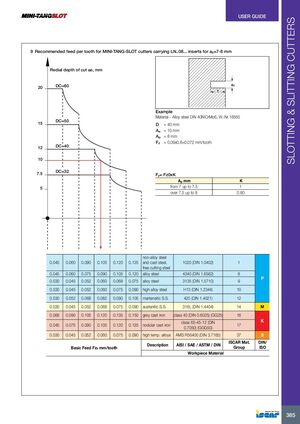

9 Рекомендуемая подача на зуб для фрез MINI-TANG-SLOT с пластинами LN..08... для ap = 7-8 мм

Пример:
Материал — Легированная сталь DIN 40NiCrMo6, номер материала 16565
D = 40 мм
Ae = 10 мм
Ap = 8 мм
Fz = 0.09 × 0.8 = 0.072 мм/зуб

Fz = Fz0 × K

ap, мм K
от 7 до 7.5 1
более 7.5 до 8 0.80
Описание Радиальная глубина резания ae, мм
Материал заготовки 0.045 0.060 0.090 0.105 0.120 0.135
Нелегированная сталь и чугун, свободнорезаемая сталь 1020 (DIN 1.0402) 0.045 0.060 0.090 0.105 0.120 0.135
Легированная сталь 4340 (DIN 1.6582) 0.045 0.060 0.075 0.090 0.105 0.120
Легированная сталь 3135 (DIN 1.5710) 0.030 0.045 0.052 0.060 0.068 0.075
Высоколегированная сталь H13 (DIN 1.2344) 0.030 0.045 0.052 0.060 0.075 0.090
Мартенситная нержавеющая сталь 420 (DIN 1.4021) 0.030 0.052 0.068 0.082 0.090 0.105
Аустенитная нержавеющая сталь 316L (DIN 1.4404) 0.030 0.045 0.052 0.068 0.075 0.090
Серый чугун класс 40 (DIN 0.6025) (GG25) 0.068 0.090 0.105 0.120 0.135 0.150
Ковкий чугун класс 65-45-12 (DIN 0.7050) (GGG50) 0.045 0.075 0.090 0.105 0.120 0.135
Жаропрочные сплавы AMS R56400 (DIN 3.7165) 0.030 0.045 0.052 0.060 0.075 0.090

Базовая подача Fz0, мм/зуб
