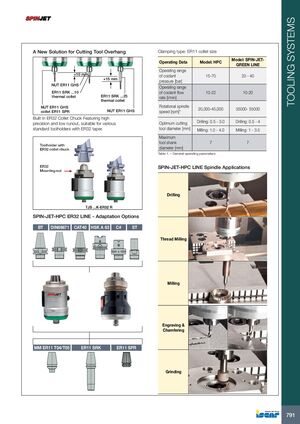

ШПИНДЕЛИ HSM НА ОСНОВЕ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ SPIN-JET

Новое решение для свеса режущего инструмента

NUT ER11 GHS, ER11 SRK…10 (тепловая цанга), ER11 SRK…25 (тепловая цанга), NUT ER11 GHS, встроенный патрон ER32 с отличной точностью и низким биением, подходит для различных стандартных держателей инструмента.

Операционные данные

Параметр Модель: HPC Модель: SPIN-JET-GREEN LINE
Рабочий диапазон давления охлаждающей жидкости [бар] 15–70 20–40
Рабочий диапазон производительности охлаждающей жидкости [л/мин] 10–22 10–20
Частота вращения шпинделя [об/мин]* 20 000–45 000 35 000–55 000
Оптимальный диаметр режущего инструмента [мм] Сверление: 0,5–3,0; Фрезерование: 1,0–4,0 Сверление: 0,5–4; Фрезерование: 1–3,5
Максимальный диаметр хвостовика инструмента [мм] 7 7

Применение шпинделя SPIN-JET-HPC LINE

  • Сверление
  • Фрезерование
  • Резьбонарезание
  • Гравирование и развёртывание
  • Шлифование

Варианты адаптации для шпинделя SPIN-JET-HPC ER32 LINE

  • BT, DIN69871, CAT40, HSK A 63, C#, ST
  • MM ER11 T04/T05, ER11, SRK, ER11 SRK, ER11 SPR
