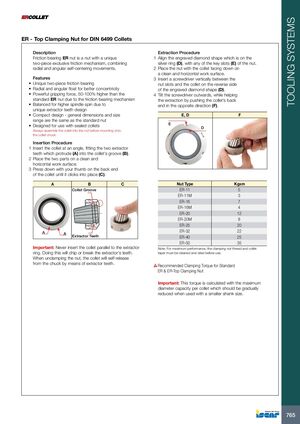

ER - Верхняя зажимная гайка для цанг DIN 6499

Описание

Фрикционная гайка ER — это гайка с уникальным двухсекционным исключительным фрикционным механизмом, обеспечивающим радиальное и угловое самоцентрирование.

Особенности

  • Уникальный двухсекционный фрикционный подшипник
  • Радиальное и угловое плавающее движение для лучшей соосности
  • Мощная сила зажима на 50–100 % выше, чем у стандартной гайки ER благодаря механизму фрикционного подшипника
  • Сбалансирована для повышенной скорости вращения шпинделя благодаря уникальной конструкции зубьев извлечения
  • Компактная конструкция — общие размеры и диапазон размеров идентичны стандартной гайке
  • Разработана для использования с герметичными цангами

Всегда устанавливайте цангу в гайку перед монтажом на цанговый патрон.

Процедура установки

  1. Вставьте цангу под углом, подогнав два выступающих зуба извлечения (A) в канавку цанги (B).
  2. Поместите две детали на чистую и ровную рабочую поверхность.
  3. Нажимайте большим пальцем на задний конец цанги до щелчка (C).

Процедура извлечения

  1. Совместите выгравированную форму алмаза на серебристом кольце (D) с одним из пазов ключа гайки (E).
  2. Поместите гайку с цангой вниз на чистую и ровную рабочую поверхность.
  3. Вставьте отвёртку вертикально между пазами гайки и цангой на противоположной стороне выгравированной формы алмаза (D).
  4. Отклоните отвёртку наружу, одновременно помогая извлечению, толкая задний конец цанги в противоположном направлении (F).

Важно: никогда не вставляйте цангу параллельно кольцу извлечения. Это может повредить или сломать зубья извлечения. При расстягивании гайки цанга самостоятельно извлекается из патрона благодаря зубьям извлечения.

Тип гайки кгxм
ER-11 5
ER-11M 3
ER-16 7
ER-16M 4
ER-20 12
ER-20M 8
ER-25 20
ER-32 22
ER-40 25
ER-50 35

Примечание: для максимальной производительности резьба зажимной гайки и конус цанги должны быть очищены и смазаны перед использованием.

Рекомендуемый крутящий момент для стандартной гайки ER и ER верхней зажимной гайки

Важно: этот крутящий момент рассчитан на максимальный диапазон диаметра, который должен быть постепенно снижен при использовании с меньшим размером хвостовика.
