СИСТЕМЫ ИНСТРУМЕНТОВ

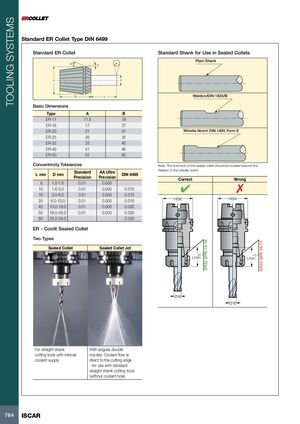

Стандартная цанга ER типа DIN 6499

Стандартная цанга ER

Основные размеры

Тип A B
ER-11 11.5 18
ER-16 17 27
ER-20 21 31
ER-25 26 35
ER-32 33 40
ER-40 41 46
ER-50 52 60

Допуски биения

L мм D мм Стандартная точность Сверхвысокая точность DIN 6499
6 1.0–1.6 0.01 0.005 0.015
10 1.6–3.0 0.01 0.005 0.015
16 3.0–6.0 0.01 0.005 0.015
25 6.0–10.0 0.01 0.005 0.015
40 10.0–18.0 0.01 0.005 0.020
50 18.0–26.0 0.01 0.005 0.020
60 26.0–34.0 — — 0.025

Стандартный хвостовик для использования в герметичных цангах

Цилиндрический хвостовик

Сварной шлиц DIN 1835/B

Свистящая выемка DIN 1835 Form E

Примечание: передний конец герметичной цанги должен располагаться за пределами сварного шлица или выемки для свистящей ноты.

ER - Герметичная цанга Coolit

Два типа

Герметичная цанга — для цилиндрических режущих инструментов с внутренней подачей охлаждающей жидкости.

Герметичная цанга Jet — с угловыми двойными соплами. Подача охлаждающей жидкости направлена прямо к режущему лезвию для использования со стандартными цилиндрическими режущими инструментами (без отверстия для охлаждающей жидкости).
