Фрезерные инструменты Iscar 2026

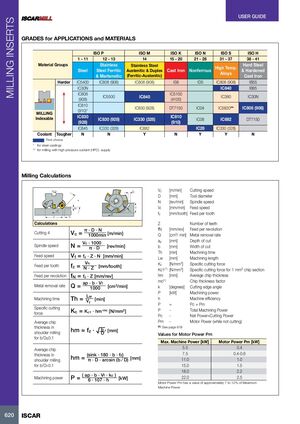

ФРЕЗЕРНЫЕ ПЛАСТИНЫ

Группы материалов	ISO P 1 - 11	ISO P 12 - 13	ISO M 14	ISO K 15 - 20	ISO N 21 - 28	ISO S 31 - 37	ISO H 38 - 41
	Сталь	Нержавеющая сталь ферритная и мартенситная	Нержавеющая сталь аустенитная и дуплекс (ферритно-аустенитная)	Чугун	Цветные сплавы	Высокотемпературные сплавы	Твердая сталь и закаленный чугун
Твердые	IC5400 IC30N IC808 (908) IC810 (910)*	IC808 (908) IC5500 IC830 (928) IC330 (328)	IC808 (908) IC840 IC830 (928) IC882	IS8 IC5100 (4100) DT7150 IC810 (910)	ID5 IC04 IC08 IC28	IC808 (908) IC840 IC380 IC5820**	IB55 IB85 IC30N DT7150
Более вязкие	IC830 (928) IC845	IC330 (328)	IC330 (328) IC882		IC330 (328)
Фрезерование — индексируемые пластины
СОЖ	N	N	Y	N	Y	Y	N
Первый выбор

* для стальных отливок
** для фрезерования с подачей СОЖ высокого давления (HPC)

Скорость резания:
Vc = π·D·N / 1000 [м/мин]

Частота вращения шпинделя:
N = Vc · 1000 / (π·D) [об/мин]

Скорость подачи:
Vf = fz · Z · N [мм/мин]

Подача на зуб:
fz = Vf / (N · Z) [мм/зуб]

Подача на оборот:
fN = fz · Z [мм/об]

Объем снимаемого металла:
Q = ap · b · Vf / 1000 [см³/мин]

Время обработки:
Th = Lw / Vf [мин]

Удельная сила резания:
Kc = Kc1 · hm^-mc [Н/мм²]

Средняя толщина стружки при торцевом фрезеровании (b/D ≤ 0.1):
hm ≈ fz · √(b/D) [мм]

Средняя толщина стружки при торцевом фрезеровании (b/D > 0.1):
hm = (sin k · 180 · b · fz) / (π · D · arcsin(b/D)) [мм]

Мощность обработки:
P = (ap · b · Vf · kc) / (6 · 10⁷ · h) [кВт]

Параметр	Обозначение	Единица измерения
Скорость резания	Vc	[м/мин]
Диаметр инструмента	D	[мм]
Частота вращения шпинделя	N	[об/мин]
Скорость подачи	Vf	[мм/мин]
Подача на зуб	fz	[мм/зуб]
Число зубьев	Z
Подача на оборот	fN	[мм/об]
Объем снимаемого металла	Q	[см³/мин]
Глубина резания	ap	[мм]
Ширина резания	b	[мм]
Время обработки	Th	[мин]
Длина обработки	Lw	[мм]
Удельная сила резания	Kc	[Н/мм²]
Удельная сила резания для площади стружки 1 мм²	Kc1(1)	[Н/мм²]
Средняя толщина стружки	hm	[мм]
Коэффициент толщины стружки	mc(1)
Угол режущей кромки	κ	[градусы]
Мощность обработки	P	[кВт]
КПД станка	h
Суммарная мощность обработки	P	Pc + Pm
Полная мощность обработки	P	Суммарная мощность
Чистая мощность	Pc	Мощность резания
Мощность электромотора (во время холостого хода)	Pm

Максимальная мощность станка [кВт]	Мощность электромотора Pm [кВт]
5.5	0.4
7.5	0.4–0.6
11.0	1.0
15.0	1.5
18.0	2.2
22.0	2.5

Мощность электромотора Pm составляет примерно 7–12% от максимальной мощности станка.
