РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

РЕЗЬБОФРЕЗЫ

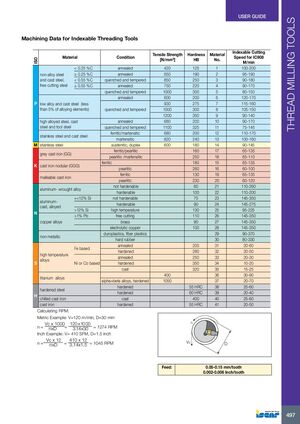

Данные обработки для сменных резьбофрез

ISOМатериалСостояниеПредел прочности [Н/мм²]Твёрдость HBНомер материалаСкорость резания для IC908 [м/мин]
PУглеродистая сталь и литая сталь, автоматная сталь< 0,25% C отожженная4201251100–200
≥ 0,25% C отожженная650190295–190
< 0,55% C закаленная и отпущенная850250390–180
≥ 0,55% C отожженная750220490–170
Закаленная и отпущенная1000300580–150
PНизколегированная сталь и литая сталь (менее 5% легирующих элементов)Отожженная6002006120–170
Закаленная и отпущенная9302757115–160
Закаленная и отпущенная10003008105–150
Закаленная и отпущенная1200350990–140
MВысоколегированная сталь, литая сталь и инструментальная стальОтожженная6802001090–170
Закаленная и отпущенная11003251175–145
MНержавеющая сталь и литая стальФерритно-мартенситная68020012110–170
Мартенситная82024013100–160
MНержавеющая стальАустенитная, двухфазная6001801490–145
KСерый чугун (GG)Ферритно-перлитная1601765–135
Перлитно-мартенситная2501865–110
KКовкий чугун (GGG)Ферритный1801565–135
Перлитный2601660–100
KКовкий чугунФерритный1301965–135
Перлитный2302060–120
NАлюминиевый деформируемый сплавНе закаливаемый6021110–260
Закаливаемый10022110–200
NАлюминиевый литейный сплав≤12% Si не закаливаемый7523145–350
>12% Si не закаливаемый9024145–275
N>12% Si жаропрочныйВысокотемпературный1302595–225
NМедные сплавы>1% Pb автоматная11026145–350
Латунь9027145–350
Электролитная медь10028145–350
NНеметаллические материалыДюропласты, армированные волокном пластики2990–370
Жёсткая резина3080–330
SЖаропрочные сплавы на основе FeОтожженная2003120–60
Закалённая2803220–50
SЖаропрочные сплавы на основе Ni или CoОтожженная2503320–30
Закалённая3503410–20
SЖаропрочные сплавыЛитые3203515–25
SЖаропрочные сплавыЛитые4003630–90
SТитановые сплавыАльфа-бета сплавы, закаленные10503720–70
HЗакаленная стальЗакаленная55 HRC3825–60
HЗакаленная стальЗакаленная60 HRC3920–40
HОтбеленный чугунЛитой4004025–60
HЧугунЗакаленный55 HRC4120–50

Расчёт частоты вращения:

Метрический пример: V=120 м/мин, D=30 мм
n = (Vc × 1000) / (π × D) = (120 × 1000) / (3,14 × 30) = 1274 об/мин

Дюймовый пример: V=410 поверхностных футов в минуту, D=1,5 дюйма
n = (Vc × 12) / (π × D) = (410 × 12) / (3,14 × 1,5) = 1045 об/мин

Подача: 0,05–0,15 мм/зуб или 0,002–0,006 дюйма/зуб
