РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

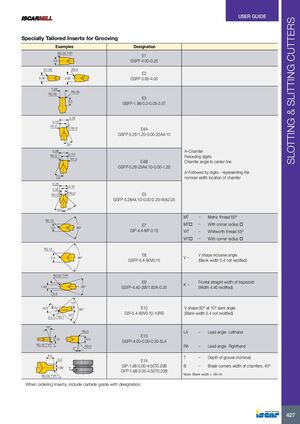

Специально изготовленные пластины для нарезания пазов — Примеры

Пример E1: GSFP-4.00-0.25

Пример E2: GSFP-3.95-4.00

Пример E3: GSFP-1.98-0.3-0.05-3.5T

Пример E4A: GSFP-5.28-1.20-0.00-25A4.10

Пример E4B: GSFP-5.28-25A4.10-0.00-1.20

Пример E5: GSFP-5.28A4.10-0.00-0.20-45A2.05

Пример E7: GIP-4.4-MT-0.15

Пример E8: GSFP-5.4-90V0.15

Пример E9: GSFP-4.40-29V1.82K-0.35

Пример E10: GIP-5.4-80V0.10-10RS

Пример E13: GSFP-4.00-0.00-0.30-5LA

Пример E14: GIP-1.98-0.00-4.50T0.20B или GFP-1.98-0.00-4.50T0.20B

Обозначения и спецификации

A – Фаска
Предшествующие цифры: угол фаски к центральной линии. Последующие цифры — номинальное расположение по ширине фаски
MT – Метрическая резьба 60°
с радиусом угла
WT – Резьба Уитворта 55°
с радиусом угла
V – Угол V-образной формы
Включая угол раствора
K – Фронтальная прямая ширина трапеции
Ширина отшлифованная
LA – Угол наклона левосторонний
RA – Угол наклона правосторонний
T – Глубина паза (номинальная)
B – Ширина сглаживания углов фасок, 45°
Примечание: ширина заготовки > 2B+W

При заказе пластин указывайте марку твердого сплава с обозначением.
