РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

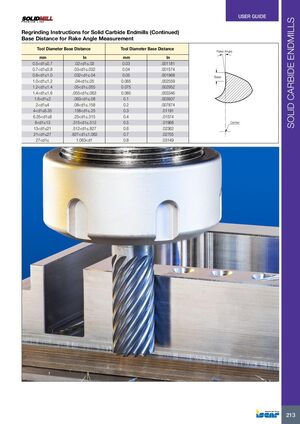

Инструкции по переточке твёрдосплавных концевых фрез (продолжение)

Базовое расстояние для измерения угла переднего откоса

Диаметр инструмента мм Базовое расстояние дюйм Диаметр инструмента мм Базовое расстояние дюйм Угол переднего откоса
0,5 < d1 ≤ 0,7 .02 < d1 ≤ .03 0.03 .001181 Основание
0,7 < d1 ≤ 0,8 .03 < d1 ≤ .032 0.04 .001574
0,8 < d1 ≤ 1,0 .032 < d1 ≤ .04 0.05 .001968
1,0 < d1 ≤ 1,2 .04 < d1 ≤ .05 0.065 .002559
1,2 < d1 ≤ 1,4 .05 < d1 ≤ .055 0.075 .002952
1,4 < d1 ≤ 1,6 .055 < d1 ≤ .063 0.085 .003346
1,6 < d1 ≤ 2 .063 < d1 ≤ .08 0.1 .003937
2 < d1 ≤ 4 .08 < d1 ≤ .158 0.2 .007874
4 < d1 ≤ 6.35 .158 < d1 ≤ .25 0.3 .01181
6.35 < d1 ≤ 8 .25 < d1 ≤ .315 0.4 .01574
8 < d1 ≤ 13 .315 < d1 ≤ .512 0.5 .01968
13 < d1 ≤ 21 .512 < d1 ≤ .827 0.6 .02362
21 < d1 ≤ 27 .827 < d1 ≤ 1.063 0.7 .02755
27 < d1 1.063 < d1 0.8 .03149

Центр
