РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Твёрдосплавные концевые фрезы

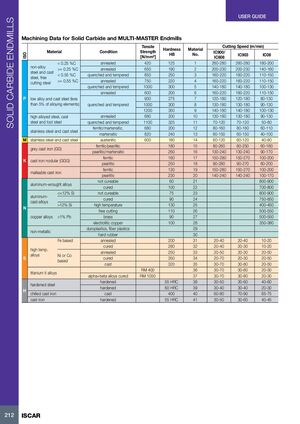

Данные обработки для твёрдосплавных концевых фрез и фрез MULTI-MASTER

ISO Материал Состояние Предел прочности [N/мм²] Твёрдость HB Номер материала Скорость резания (м/мин) IC900/IC903 IC608 IC08
P Углеродистая и нелегированная сталь, чугун, свободнорежущая сталь < 0,25 %C отожженная 420 125 1 260–280 260–280 180–200
≥ 0,25 %C отожженная 650 190 2 200–230 200–230 140–160
< 0,55 %C закалена и отпущена 850 250 3 160–220 160–220 110–150
≥ 0,55 %C отожженная 750 220 4 160–220 160–220 110–150
≥ 0,55 %C закалена и отпущена 1000 300 5 140–180 140–180 100–130
P Легированная и нелегированная сталь (менее 5% легирующих элементов), чугун отожженная 600 200 6 160–220 160–220 110–150
отожженная 930 275 7 120–180 120–180 80–130
закалена и отпущена 1000 300 8 130–180 130–180 90–130
закалена и отпущена 1200 350 9 140–180 140–180 100–130
P Высоколегированная сталь, чугун, инструментальная сталь отожженная 680 200 10 130–180 130–180 90–130
закалена и отпущена 1100 325 11 70–120 70–120 50–80
M Нержавеющая сталь, чугун ферритная/мартенситная 680 200 12 80–160 80–160 60–110
мартенситная 820 240 13 60–150 60–150 40–100
M Нержавеющая сталь и чугун аустенитная 600 180 14 60–120 60–120 40–80
K Серый чугун ферритная/перлитная 180 15 80–260 80–250 60–180
перлитная/мартенситная 260 16 130–240 130–240 90–170
K Чугун с шаровидным графитом ферритная 160 17 150–280 150–270 100–200
перлитная 250 18 90–280 90–270 60–200
K Ковкий чугун ферритная 130 19 150–280 150–270 100–200
перлитная 230 20 140–240 140–240 100–170
N Алюминиевые кованые сплавы не гоммируемые 60 21 800–900
гоммируемые 100 22 700–800
N Алюминиевые литые сплавы ≤ 12% Si не гоммируемые 75 23 800–900
гоммируемые 90 24 750–850
N Алюминиевые литые сплавы > 12% Si высокотемпературные 130 25 400–450
N Медные сплавы свободнорежущие 110 26 500–550
> 1% Pb латунь 90 27 500–550
N Медные сплавы электролитическая медь 100 28 350–380
N Неметаллические материалы пластики, пластики с волокном 29
N Неметаллические материалы твёрдые каучуки 30
S Высокотемпературные сплавы На основе Fe отожженная 200 31 20–40 20–40 10–20
На основе Fe закалена 280 32 20–40 20–30 10–20
S Высокотемпературные сплавы на основе Ni или Co отожженная 250 33 20–50 20–30 20–50
закалена 350 34 20–70 20–30 20–50
S Высокотемпературные сплавы литые 320 35 30–70 30–80 20–50
S Титановые сплавы чистый Rm = 400 36 30–70 30–80 20–30
сплавы альфа+бета закалены Rm = 1050 37 30–70 30–80 20–30
H Закалённая сталь закалена 55 HRC 38 30–50 30–60 40–60
закалена 60 HRC 39 30–40 30–40 20–30
H Закалённый чугун литые 400 40 60–80 70–90 65–75
закалена 55 HRC 41 30–50 30–60 40–45
