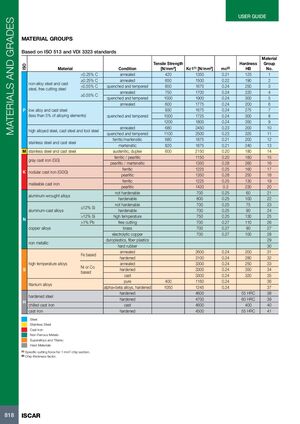

МАТЕРИАЛЫ И МАРКИ

ГРУППЫ МАТЕРИАЛОВ

На основе стандартов ISO 513 и VDI 3323

ISO Материал Состояние Предел прочности [N/mm2] Kc1(1) [N/mm2] mc(2) HB Номер группы материалов
P Углеродистая и литая сталь, автоматная сталь <0.25% C
Отожженная		 420 1350 0.21 125 1
≥0.25% C
Отожженная		 650 1500 0.22 190 2
<0.55% C
Закалена и отпущена		 850 1675 0.24 250 3
≥0.55% C
Отожженная		 750 1700 0.24 220 4
≥0.55% C
Закалена и отпущена		 1000 1900 0.24 300 5
P Низколегированная сталь и литая сталь (менее 5% легирующих элементов) Отожженная 600 1775 0.24 200 6
Закалена и отпущена 930 1675 0.24 275 7
Закалена и отпущена 1000 1725 0.24 300 8
P Высоколегированная сталь, литая сталь и инструментальная сталь Отожженная 1200 1800 0.24 350 9
M Нержавеющая сталь и литая сталь Отожженная 680 2450 0.23 200 10
Закалена и отпущена 1100 2500 0.23 325 11
M Нержавеющая сталь и литая сталь Ферритная/мартенситная 680 1875 0.21 200 12
Мартенситная 820 1875 0.21 240 13
M Нержавеющая сталь и литая сталь Аустенитная, двойная 600 2150 0.20 180 14
K Серый чугун (GG) Ферритная/перлитная 1150 0.20 180 15
Перлитная/мартенситная 1350 0.28 260 16
K Чугун с шаровидным графитом (GGG) Ферритная 1225 0.25 160 17
Перлитная 1350 0.28 250 18
K Ковкий чугун Ферритная 1225 0.25 130 19
K Ковкий чугун Перлитная 1420 0.3 230 20
N Алюминиевые деформируемые сплавы Не закаляемые 700 0.25 60 21
Закаляемые 800 0.25 100 22
N Алюминиевые литейные сплавы Не закаляемые 700 0.25 75 23
≤12% Si
Закаляемые		 700 0.25 90 24
N Алюминиевые литейные сплавы >12% Si
Высокотемпературные		 750 0.25 130 25
N Медные сплавы >1% Pb
Автоматная		 700 0.27 110 26
Латунь 700 0.27 90 27
Электролитическая медь 700 0.27 100 28
N Неметаллические Пластмассы, армированные волокнами 29
Твёрдая резина 30
S Жаропрочные сплавы На основе Fe
Отожженная		 2600 0.24 200 31
На основе Fe
Закалена		 3100 0.24 280 32
S Жаропрочные сплавы На основе Ni или Co
Отожженная		 3300 0.24 250 33
На основе Ni или Co
Закалена		 3300 0.24 350 34
S Жаропрочные сплавы Литейные 3300 0.24 320 35
S Титановые сплавы Чистый 400 1160 0.24 36
Сплавы альфа+бета, закалены 1050 1245 0.24 37
H Твёрдые материалы Закалённая сталь
Закалена		 4600 55 HRC 38
Закалённая сталь
Закалена		 4700 60 HRC 39
Чугун
Литейные		 4600 400 40
H Чугун Закалена 4500 55 HRC 41

Сталь
Нержавеющая сталь
Чугун
Цветные металлы
Жаропрочные сплавы и титан
Твёрдые материалы

(1) Удельная сила резания для сечения стружки 1 mm².

(2) Коэффициент толщины стружки.
