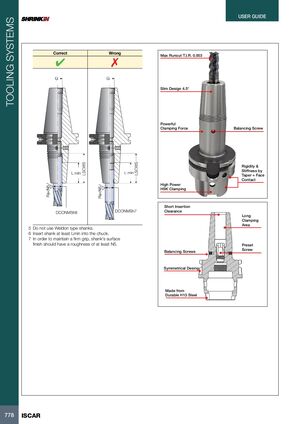

РУКОВОДСТВО ПО СИСТЕМАМ ИНСТРУМЕНТА

ПравильноНеправильно
47 — Макс. биение T.I.R. 0,003
Тонкий дизайн 4,5°

Мощная сила зажима
Балансировочный винт

Жесткость и прочность за счет конуса и контакта торца

Высокомощный зажим HSK

Короткий зазор при введении

Длинная зона зажима

Предустановочный винт

Симметричный дизайн

Балансировочные винты

Изготовлено из прочной стали H13

  1. Не используйте хвостовики типа Weldon.
  2. Вставьте хвостовик на глубину не менее Lmin в патрон.
  3. Чтобы обеспечить надежное закрепление, поверхностная обработка хвостовика должна иметь шероховатость не менее N5.
