СИСТЕМЫ ИНСТРУМЕНТОВ

GTI / GTIN — Держатель для нарезки резьбы

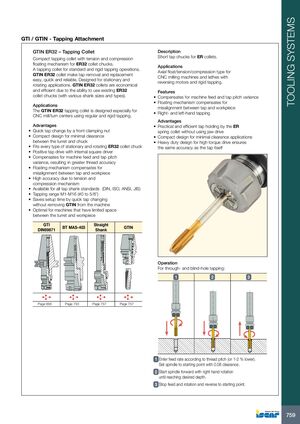

GTIN ER32 – Цанговый патрон для нарезки резьбы

Компактный цанговый патрон для нарезки резьбы с механизмом плавающего движения при растяжении и сжатии для цанговых патронов ER32. Цанговый патрон для нарезки резьбы GTIN ER32 облегчает снятие и замену резцов, быстро и надёжно работает. Разработан для стационарных и вращающихся применений. Цанговые патроны GTIN ER32 экономичны и эффективны благодаря возможности использования существующих цанговых патронов ER32 (различных размеров и типов хвостовиков).

Применение: Цанговый патрон для нарезки резьбы GTIN ER32 специально разработан для центров обработки с ЧПУ с использованием стандартной и жёсткой нарезки резьбы.

Применение: Тип с осевым плавающим движением/растяжением/сжатием для фрезерных станков с ЧПУ и токарно-револьверных станков с двигателями реверса и жёсткой нарезкой резьбы.

Особенности:

• Компенсирует погрешность подачи машины и отклонение шага нарезки
• Механизм плавающего движения компенсирует несоосность между резцом и заготовкой
• Нарезка резьбы вправо и влево

Преимущества:

• Практичное и эффективное удержание резца благодаря цанговому патрону ER без использования приводного механизма кулачков
• Компактная конструкция для минимальных зазоров между турелью и патроном
• Прочная конструкция для высокого крутящего момента обеспечивает ту же точность, что и сам резец
• Быстрая смена резца спереди с помощью зажимной гайки
• Компактная конструкция для минимальных зазоров между турелью и патроном
• Подходит для всех типов стационарных и вращающихся цанговых патронов ER32
• Позитивный привод резца с внутренним квадратным драйвером
• Компенсирует погрешность подачи машины и отклонение шага нарезки, что обеспечивает повышенную точность нарезки
• Механизм плавающего движения компенсирует несоосность между резцом и заготовкой
• Высокая точность благодаря механизму растяжения и сжатия
• Доступен для всех стандартов хвостовиков резцов (DIN, ISO, ANSI, JIS)
• Диапазон нарезки резьбы M1–M16 (№ 0 — 5/8")
• Экономит время наладки благодаря быстрой смене резца без демонтажа GTIN со станка
• Оптимален для станков с ограниченным пространством между турелью и заготовкой

Работа

Для сквозных и глухих отверстий с нарезкой резьбы:

1. Введите скорость подачи в соответствии с шагом резьбы (или на 1–2 % ниже). Установите шпиндель на начальную позицию с зазором 0,08.
2. Запустите шпиндель в прямом направлении с правым вращением до достижения требуемой глубины.
3. Остановите подачу и вращение и выполните обратное движение на начальную позицию.
