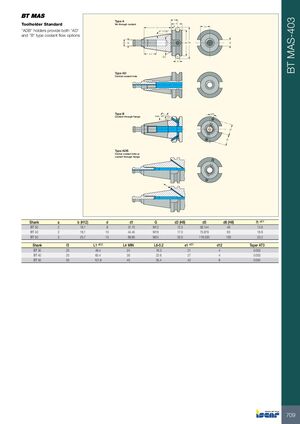

BT MAS-403

Стандартные державки

Тип A: Без сквозной подачи СОЖ

Тип AD: Центральное отверстие подачи охлаждающей жидкости

Тип B: Подача охлаждающей жидкости через фланец

Тип ADB: Центральное отверстие подачи охлаждающей жидкости или подача через фланец

Державки ADB обеспечивают оба варианта подачи охлаждающей жидкости типов AD и B

Хвостовик a b (H12) d d1 G d3 (H8) d5 d6 (H8) f1 ±0.1
BT 30 2 16.1 8 31.75 M12 12.5 56.144 46 13.6
BT 40 2 16.1 10 44.45 M16 17.0 75.679 63 16.6
BT 50 3 25.7 15 69.85 M24 25.0 119.020 100 23.2
Хвостовик f3 L1 ±0.2 L4 MIN L6-0.2 e1 ±0.1 d12 Конусность AT3
BT 30 20 48.4 24 16.3 21 4 0.002
BT 40 25 65.4 30 22.6 27 4 0.003
BT 50 35 101.8 45 35.4 42 6 0.004
