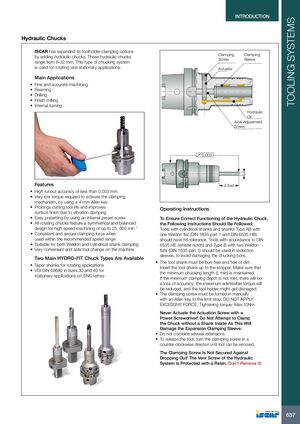

Гидравлические патроны

ISCAR расширила спектр решений для зажима инструмента, добавив гидравлические патроны. Эти гидравлические патроны доступны в диапазоне 6-32 мм. Этот тип системы зажима используется как для вращающихся, так и для неподвижных приложений.

Основные приложения

• Тонкая и точная обработка
• Развёртывание
• Сверление
• Чистовое фрезерование
• Внутреннее точение

Характеристики

• Высокая точность биения менее 0,003 мм
• Очень низкий момент, необходимый для активации механизма зажима, с использованием шестигранного ключа 4 мм
• Продлевает срок службы режущего инструмента и улучшает качество поверхности благодаря демпфированию вибрации
• Удобная предварительная установка с использованием внутреннего регулировочного винта
• Все вращающиеся патроны имеют симметричную и сбалансированную конструкцию для высокоскоростной обработки до 25000 об/мин
• Консистентная и надёжная сила зажима при использовании в рекомендуемом диапазоне скоростей
• Подходит для зажима как цилиндрических хвостовиков, так и хвостовиков типа Weldon
• Очень удобная и безопасная смена инструмента на станке

Доступны два основных типа патронов HYDRO-FIT

• Конусные хвостовики для вращающихся приложений
• VDI DIN 69880 в размерах 30 и 40 для неподвижных приложений на станках с ЧПУ

Инструкции по эксплуатации

Для обеспечения правильного функционирования гидравлического патрона должны соблюдаться следующие инструкции:

• Инструменты с цилиндрическими хвостовиками и хвостовиками типа AB с одной плоской поверхностью Weldon (DIN 1835 часть 1 и DIN 6535 HB) должны иметь допуск h6. Инструменты в соответствии с DIN 6535 HE (свисток) и типа B с двумя плоскими поверхностями Weldon (DIN 1835 часть 1) должны использоваться в переходных втулках, чтобы избежать повреждения отверстия для зажима.
• Хвостовик инструмента должен быть без заусенцев и грязи. Вставляйте хвостовик инструмента до упора. Убедитесь, что поддерживается минимальная длина зажима (Lmin).
• Если минимальная глубина зажима не соблюдается, произойдёт потеря точности, допустимый максимальный момент будет снижен, и державка может быть повреждена.
• Зажимный винт должен быть повёрнут вручную шестигранным ключом до упора. НЕ ПРИМЕНЯЙТЕ ЧРЕЗМЕРНОЕ УСИЛИЕ. Момент затяжки: макс. 10 Нм. Никогда не приводите в действие винт активации с помощью электрического шуруповёрта! Не пытайтесь зажать патрон без хвостовика внутри, так как это повредит расширяющуюся втулку зажима.
• Не комбинируйте несколько удлинений
• Для отпускания инструмента поворачивайте зажимный винт против часовой стрелки до момента, когда инструмент можно будет извлечь. Зажимный винт не защищён от выпадения! Вентиляционный винт гидравлической системы защищён смолой. Не снимайте его!
