РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

ФРЕЗЕРНЫЕ ПЛАСТИНЫ

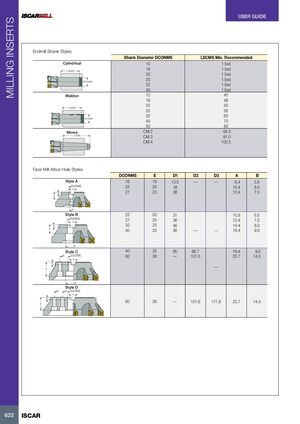

Типы хвостовиков концевых фрез

Тип хвостовика Диаметр хвостовика DCONMS Минимально рекомендуемая длина LSCMS
Цилиндрический 10 1.5×d
16 1.5×d
20 1.5×d
25 1.5×d
32 1.5×d
40 1.5×d
Weldon 12 45
16 48
20 50
25 56
32 60
40 70
50 80
Morse CM 2 64.0
CM 3 81.0
CM 4 102.5

Типы отверстий оправки фасетной фрезы

Тип DCONMS E D1 D2 D3 A B
Стиль A 16 19 13.5 — — 8.4 5.6
22 20 18 10.4 6.5
27 23 38 12.4 7.0
Стиль B 22 20 31 10.9 6.5
27 25 38 12.4 7.0
32 25 46 14.4 8.0
40 33 56 — — 16.4 9.0
Стиль C 40 33 65 66.7 16.4 9.0
60 38 — 101.6 25.7 14.0
Стиль D 60 38 — 101.6 177.8 25.7 14.0
