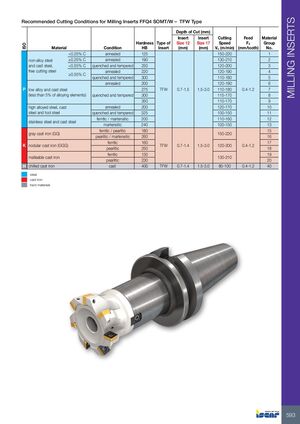

Рекомендуемые условия резания для режущих пластин фрезеров FFQ4 SOMT/W типа TFW

Класс ISO Материал Состояние Твёрдость HB Тип пластины Глубина резания размер 12 (мм) Глубина резания размер 17 (мм) Скорость резания vc (м/мин) Подача на зуб fz (мм/зуб) Группа материалов
P углеродистая сталь <0.25% C отожженная 125 TFW 0.7-1.5 1.5-3.0 150-220 0.4-1.2 1
≥0.25% C отожженная 190 130-210 2
<0.55% C закалена и отпущена 250 120-200 3
≥0.55% C отожженная 220 120-190 4
закалена и отпущена 300 110-180 5
отожженная 200 120-190 6
P низколегированная и литая сталь (менее 5% легирующих элементов) 275 TFW 0.7-1.5 1.5-3.0 110-180 0.4-1.2 7
закалена и отпущена 300 115-170 8
350 110-170 9
P высоколегированная сталь, литая сталь и инструментальная сталь отожженная 200 120-170 10
закалена и отпущена 325 100-150 11
нержавеющая сталь и литая сталь ферритная/мартенситная 200 110-160 12
мартенситная 240 100-150 13
K серый чугун (GG) ферритная/перлитная 180 TFW 0.7-1.4 1.5-3.0 150-220 0.4-1.2 15
перлитная/мартенситная 260 16
ковкий чугун (GGG) ферритный 160 120-200 17
перлитный 250 18
ковкий чугун ферритный 130 130-210 19
перлитный 230 20
H закаленная сталь, литая сталь, твёрдые материалы литая 400 TFW 0.7-1.4 1.5-3.0 80-100 0.4-1.2 40
