РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

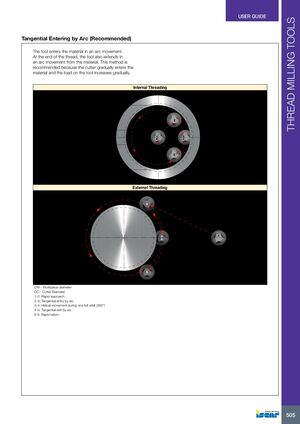

Касательное врезание по дуге (рекомендуется)

Инструмент входит в материал дуговым движением. В конце резьбы инструмент также выходит из материала дуговым движением. Этот способ рекомендуется, так как фреза постепенно входит в материал и нагрузка на инструмент возрастает постепенно.

Внутреннее фрезерование

Схема показывает путь инструмента при фрезеровании внутренней резьбы с обозначением диаметра заготовки (DW) и диаметра фрезы (DC).

Внешнее фрезерование

Схема показывает путь инструмента при фрезеровании внешней резьбы.

DW — диаметр заготовки
DC — диаметр фрезы
1–2: Быстрое приближение
2–3: Касательное врезание по дуге
3–4: Винтовое движение в течение одного полного оборота (360°)
4–5: Касательный выход по дуге
5–6: Быстрый возврат
