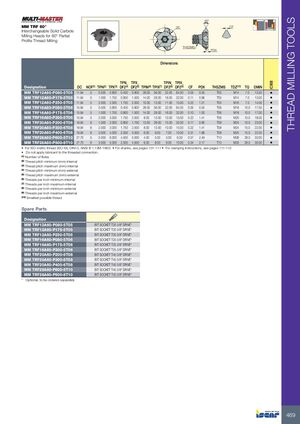

Фрезерные инструменты Iscar 2026 - страница 471

Предыдущая страница Следующая страница

Навигация

ИНСТРУМЕНТЫ ДЛЯ НАРЕЗАНИЯ РЕЗЬБЫ

MM TRF 60°

Сменные твердосплавные головки фрезы для фрезерования резьбы с частичным профилем 60°

Размеры

Обозначение DC NOF(1) TPN(2) TPX(3) DF2(4) DF2(5) TPIN(6) TPIX(7) DF2(8) DF2(9) CF PDX THSZMS TDZ(10) TQ DMIN
MM TRF12A60-P080-5T05 11.94 5 0.500 0.800 0.400 0.800 28.00 56.00 32.00 64.00 0.05 0.55 T05 M14 7.0 13.50
MM TRF12A60-P175-5T05 11.94 5 1.000 1.750 0.800 1.500 14.00 28.00 16.00 32.00 0.11 0.96 T05 M14 7.0 13.00
MM TRF12A60-P250-5T05 11.94 5 2.000 2.500 1.750 2.000 10.00 13.00 11.00 15.00 0.22 1.21 T05 M16 7.0 14.00
MM TRF16A60-P080-5T06 15.94 5 0.500 0.800 0.400 0.800 28.00 56.00 32.00 64.00 0.05 0.55 T06 M18 10.0 17.50
MM TRF16A60-P175-5T06 15.94 5 1.000 1.750 0.800 1.500 14.00 28.00 16.00 32.00 0.10 1.00 T06 M18 10.0 17.00
MM TRF16A60-P300-5T06 15.94 5 2.000 3.000 1.750 2.500 8.00 13.00 10.00 15.00 0.22 1.41 T06 M20 10.0 18.00
MM TRF20A60-P200-6T08 19.94 6 1.000 2.000 0.800 1.750 13.00 28.00 15.00 32.00 0.11 0.95 T08 M24 10.0 23.00
MM TRF20A60-P300-6T08 19.94 6 2.000 3.000 1.750 2.500 8.00 13.00 10.00 15.00 0.22 1.41 T08 M24 15.0 22.00
MM TRF20A60-P400-6T08 19.94 6 3.000 4.000 2.500 3.500 6.00 9.00 7.00 10.00 0.31 1.86 T08 M25 15.0 22.00
MM TRF28A60-P600-5T10 27.70 5 5.000 6.000 4.500 5.000 4.00 5.00 5.00 6.00 0.57 2.49 T10 M38 28.0 33.00
MM TRF28A60-P500-6T10 27.70 6 3.000 5.000 2.500 4.500 6.00 8.00 6.00 10.00 0.34 2.17 T10 M33 28.0 30.00
  • Для метрической резьбы по ISO (ISO 68, DIN13, ANSI B 1.13M-1983)
  • О державках см. стр. 101-111
  • Об инструкциях по креплению см. стр. 111-112
  • Не применяйте смазочно-охлаждающую жидкость к резьбовому соединению
  • (1) Количество зубьев
  • (2) Шаг резьбы минимум (мм) - внутренняя
  • (3) Шаг резьбы максимум (мм) - внутренняя
  • (4) Шаг резьбы минимум (мм) - внешняя
  • (5) Шаг резьбы максимум (мм) - внешняя
  • (6) Витки на дюйм минимум - внутренняя
  • (7) Витки на дюйм максимум - внутренняя
  • (8) Витки на дюйм минимум - внешняя
  • (9) Витки на дюйм максимум - внешняя
  • (10) Наименьший возможный размер резьбы

Запасные части

Обозначение Запасная часть
MM TRF12A60-P080-5T05 BIT SOCKET T20 3/8" DRIVE*
MM TRF12A60-P175-5T05 BIT SOCKET T20 3/8" DRIVE*
MM TRF12A60-P250-5T05 BIT SOCKET T20 3/8" DRIVE*
MM TRF16A60-P080-5T06 BIT SOCKET T20 3/8" DRIVE*
MM TRF16A60-P175-5T06 BIT SOCKET T25 3/8" DRIVE*
MM TRF16A60-P300-5T06 BIT SOCKET T25 3/8" DRIVE*
MM TRF20A60-P200-6T08 BIT SOCKET T40 3/8" DRIVE*
MM TRF20A60-P300-6T08 BIT SOCKET T40 3/8" DRIVE*
MM TRF20A60-P400-6T08 BIT SOCKET T40 3/8" DRIVE*
MM TRF28A60-P600-5T10 BIT SOCKET T40 3/8" DRIVE*
MM TRF28A60-P500-6T10 BIT SOCKET T40 3/8" DRIVE*

* По желанию, заказываются отдельно
