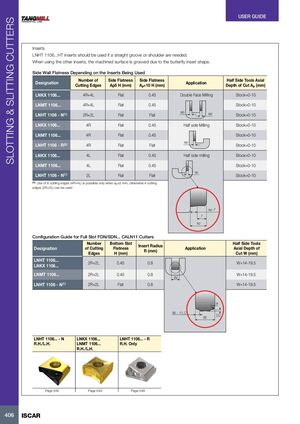

Слоттинговые и щелевые резцы

Пластины

Пластины LNHT 1106...HT следует использовать, если требуется прямая канавка или плечо. При использовании других пластин обработанная поверхность имеет канавку из-за формы пластины типа "бабочка".

Плоскостность боковой грани в зависимости от используемых пластин

Обозначение Количество режущих кромок Плоскостность боковой грани Ap=5 H (мм) Плоскостность боковой грани Ap=10 H (мм) Применение Полусторонние инструменты – аксиальная глубина резания Ap (мм)
LNKX 1106... 4R+4L Плоская 0.45 Двусторонее фрезерование Припуск 0–10
LNMT 1106... 4R+4L Плоская 0.45 Припуск 0–10
LNHT 1106-N(1) 2R+2L Плоская Плоская Припуск 0–10
LNKX 1106... 4R Плоская 0.45 Полусторонее фрезерование Припуск 0–10
LNMT 1106... 4R Плоская 0.45 Припуск 0–10
LNHT 1106-R(2) 4R Плоская Плоская Припуск 0–10
LNKX 1106... 4L Плоская 0.45 Полусторонее фрезерование Припуск 0–10
LNMT 1106... 4L Плоская 0.45 Припуск 0–10
LNHT 1106-N(1) 2L Плоская Плоская Припуск 0–10

(1) Использование 8 режущих кромок (4R+4L) возможно только при ap ≤ 5 мм, в противном случае можно использовать 4 режущие кромки (2R+2L)

Руководство по конфигурации резцов FDN/SDN... CALN11 для полного слота

Обозначение Количество режущих кромок Плоскостность нижней канавки H (мм) Радиус пластины R (мм) Применение Полусторонние инструменты – аксиальная глубина резания W (мм)
LNHT 1106... 2R+2L 0.45 0.8 W = 14–19.5
LNKX 1106... 2R+2L 0.45 0.8 W = 14–19.5
LNMT 1106... 0.45 0.8 W = 14–19.5
LNHT 1106-N(1) 2R+2L Плоская 0.8 W = 14–19.5

Конфигурации:

  • LNHT 1106...-N R.H./L.H. – стр. 550
  • LNKX 1106... LNMT 1106... R.H./L.H. – стр. 549
  • LNHT 1106...-R R.H. Only – стр. 549
