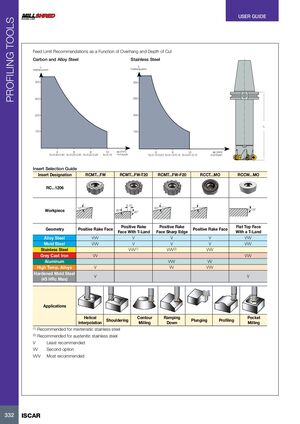

Руководство пользователя

Инструмент профилирующий

Рекомендации по ограничению подачи в зависимости от вылета инструмента и глубины резания

Углеродистая и легированная сталь

Вылет инструмента (мм)

Глубина резания (мм) 4 6 8 10
Подача на зуб (мм/зуб) 0.30–0.40 0.25–0.30 0.20–0.25 0.15

Нержавеющая сталь

Вылет инструмента (мм)

Глубина резания (мм) 6 8 10
Подача на зуб (мм/зуб) 0.12–0.20 0.10–0.15 0.07–0.12

Справочник по выбору пластин

Обозначение пластины RCMT...FW RCMT...FW-T20 RCMT...FW-F20 RCCT...MO RCCW...MO
RC...1206
Геометрия поверхности резания — позитивный угол переднего угла
Обрабатываемый материал Позитивный угол передней поверхности лица Позитивный угол передней поверхности с острой кромкой Плоская верхняя поверхность с выступом Т
Углеродистая и легированная сталь VVV V V V VVV
Сталь пресс-форм VVV V V V VVV
Нержавеющая сталь VVV(1) VVV(2) VVV
Серый чугун VV VVV
Алюминий VVV VV
Сплавы на основе никеля V VV VVV
Закаленная сталь пресс-форм (45 HRc макс.) V V

Применение

Спиральная интерполяция Обработка строгания боков Контурная обработка Наклонное врезание Врезание Профильное фрезерование Обработка карманов

(1) Рекомендуется для мартенситной нержавеющей стали
(2) Рекомендуется для аустенитной нержавеющей стали
V — наименее рекомендуется
VV — второй вариант
VVV — наиболее рекомендуется
