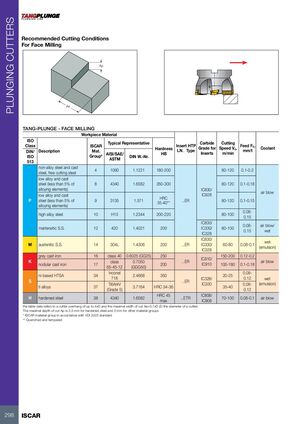

Рекомендуемые режимы резания для фасонного фрезерования

Ap – глубина врезания по оси

Ae – ширина врезания

TANG-PLUNGE – фасонное фрезерование

Класс ISO Описание Группа материалов ISCAR AISI/SAE/ASTM ДИН W.-Nr. Типичный представитель Твердость (HB/HRC) Марка пластины HTP LN… Марка твердосплава Скорость резания Vc, м/мин Подача Fz, мм/зуб СОЖ
P Углеродистая и литая сталь, свободнорезная сталь 4 1060 1.1221 – 180–200 IC830/IC928 – 80–120 0.1–0.2 воздушное дутье или мокрая
Низколегированная и литая сталь (менее 5% легирующих элементов) 8 4340 1.6582 – 260–300 80–120 0.1–0.18
Низколегированная и литая сталь (менее 5% легирующих элементов) 9 3135 1.571 – HRC 35–40** …ER – 80–120 0.1–0.15
Высоколегированная сталь 10 H13 1.2344 – 200–220 IC830/IC330/IC328 – 80–100 0.08–0.15
M Мартенситная коррозионностойкая сталь 12 420 1.4021 – 200 IC830/IC330/IC328 – 80–100 0.08–0.15 воздушное дутье или мокрая
Аустенитная коррозионностойкая сталь 14 304L 1.4306 – 200 …ER IC330/IC328 – 60–80 0.08–0.1 мокрая (эмульсия)
K Серый чугун 16 класс 40 0.6025 (GG25) – 250 IC810/…ER IC910 – 150–200 0.12–0.2 воздушное дутье
Ковкий чугун 17 65–45–12 0.7050 (GGG50) – 200 IC910 – 100–180 0.1–0.18 воздушное дутье
S Никельсодержащие высокотемпературные сплавы 34 Inconel 718 2.4668 – 350 IC328/…ER IC330 – 20–25 0.08–0.12 мокрая (эмульсия)
S Титановые сплавы 37 Ti6Al4V (Grade 5) 3.7164 – HRC 34–36 …ER IC330 – 35–40 0.08–0.12 мокрая (эмульсия)
H Закаленная сталь 38 4340 1.6582 – HRC 45 макс IC808/…ETR IC908 – 70–100 0.08–0.1 воздушное дутье

Данные таблицы соответствуют вылету резца до 4D и максимальной ширине врезания Ae = 0.7D (D – диаметр резца)

Максимальная глубина врезания Ap составляет 2.5 мм для закаленной стали и 3 мм для остальных групп материалов

* Группа материалов ISCAR в соответствии со стандартом VDI 3323

** Закаленная и отпущенная
