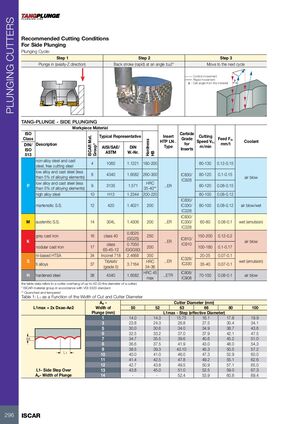

Фрезерные инструменты Iscar 2026 - страница 298

Предыдущая страница Следующая страница

Навигация

Рекомендуемые режимы резания для бокового углубления

Цикл углубления:

Шаг 1: Погружение (в направлении оси Z)

Шаг 2: Отвод (ускоренный) под углом β ≥ 2°

Шаг 3: Переход к следующему циклу

Управляемое перемещение – Ускоренное перемещение – β (угол выхода из материала)

TANG-PLUNGE – боковое углубление

Класс ISO Описание Группа материалов ISCAR AISI/SAE/ASTM ДИН W.-Nr. Типичный представитель Твердость (HB/HRC) Марка пластины HTP LN… Марка твердосплава Скорость резания Vc, м/мин Подача Fz, мм/зуб СОЖ
P Углеродистая и литая сталь, свободнорезная сталь 4 1060 1.1221 – 180–200 IC830/IC928 – 80–130 0.12–0.15 воздушное дутье или мокрая (эмульсия)
Низколегированная и литая сталь (менее 5% легирующих элементов) 8 4340 1.6582 – 260–300 80–120 0.1–0.15
Низколегированная и литая сталь (менее 5% легирующих элементов) 9 3135 1.571 – HRC 35–40** …ER – 80–120 0.08–0.15
Высоколегированная сталь 10 H13 1.2344 – 200–220 IC830/IC330/IC328 – 80–100 0.08–0.12
M Мартенситная коррозионностойкая сталь 12 420 1.4021 – 200 IC830/IC330/IC328 – 80–100 0.08–0.12 воздушное дутье или мокрая
Аустенитная коррозионностойкая сталь 14 304L 1.4306 – 200 …ER IC330/IC328 – 60–80 0.08–0.1 мокрая (эмульсия)
K Серый чугун 16 класс 40 0.6025 (GG25) – 250 IC810/…ER IC910 – 150–200 0.12–0.2 воздушное дутье
Ковкий чугун 17 65–45–12 0.7050 (GGG50) – 200 IC910 – 100–180 0.1–0.17 воздушное дутье
S Никельсодержащие высокотемпературные сплавы 34 Inconel 718 2.4668 – 350 IC328/…ER IC330 – 20–25 0.07–0.1 мокрая (эмульсия)
S Титановые сплавы 37 Ti6Al4V (Grade 5) 3.7164 – HRC 34–36 …ER IC330 – 35–40 0.07–0.1 мокрая (эмульсия)
H Закаленная сталь 38 4340 1.6582 – HRC 45 макс IC808/…ETR IC908 – 70–100 0.08–0.1 воздушное дутье

Данные таблицы соответствуют вылету резца до 4D (D – диаметр резца)

* Группа материалов ISCAR в соответствии со стандартом VDI 3323

** Закаленная и отпущенная

Таблица 1: L₁ в зависимости от ширины врезания и диаметра резца

L₁ макс = 2 × √(D × AE) − AE²

Ширина погружения (мм) Диаметр резца (мм) – L₁ макс (эффективный диаметр)
AE 50 52 63 66 80 100
1 14.0 14.3 15.75 16.1 17.8 19.9
3 23.8 24.3 26.8 27.5 30.4 34.1
5 30.0 30.6 34.0 34.9 38.7 43.6
6 32.5 33.2 37.0 37.9 42.1 47.5
7 34.7 35.5 39.6 40.6 45.2 51.0
8 36.6 37.5 41.9 43.0 48.0 54.3
9 38.5 39.3 43.10 45.3 50.5 57.2
10 40.0 41.0 46.0 47.3 52.9 60.0
11 41.4 42.5 47.8 49.2 55.1 62.6
12 42.7 43.8 49.5 50.9 57.1 65.0
13 43.8 45.0 51.0 52.5 59.0 67.3
14 – – 52.4 53.9 60.8 69.4

L₁ – боковой шаг

AE – ширина погружения
