Резцы | Сменные пластины для точения

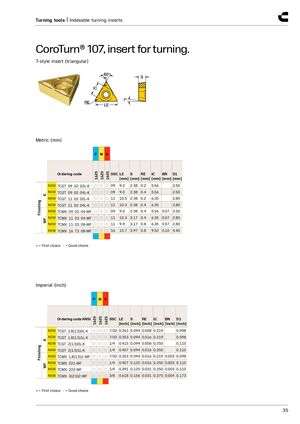

CoroTurn® 107, пластина для точения

Пластина типа T (треугольная)

Метрическая система (мм)

Финишная обработка

Код заказа	P	M	K	SSC	LE	S	RE	IC	BN	D1
				1625	1625		1625
NEW TCGT 09 02 02L-K	○	○	○	09	9.2	2.38	0.2	5.56		2.50
NEW TCGT 09 02 04L-K	○	○	○	09	9.0	2.38	0.4	5.56		2.50
NEW TCGT 11 02 02L-K	○	○	○	11	10.5	2.38	0.2	6.35		2.80
NEW TCGT 11 02 04L-K	○	○	○	11	10.3	2.38	0.4	6.35		2.80
NEW TCMX 09 02 04-WF	○	○	○	09	9.0	2.38	0.4	5.56	0.07	2.50
NEW TCMX 11 03 04-WF	○	○	○	11	10.3	3.17	0.4	6.35	0.07	2.80
NEW TCMX 11 03 08-WF	○	○	○	11	9.9	3.17	0.8	6.35	0.07	2.80
NEW TCMX 16 T3 08-WF	○	○	○	16	15.7	3.97	0.8	9.52	0.10	4.40

● = Первый выбор ○ = Хороший выбор

Имперская система (дюймы)

Финишная обработка

Код заказа ANSI	P	M	K	SSC	LE	S	RE	IC	BN	D1
				1625	1625		1625
NEW TCGT 1.8(1.5)0L-K	○	○	○	7/32	0.361	0.094	0.008	0.219		0.098
NEW TCGT 1.8(1.5)1L-K	○	○	○	7/32	0.353	0.094	0.016	0.219		0.098
NEW TCGT 2(1.5)0L-K	○	○	○	1/4	0.415	0.094	0.008	0.250		0.110
NEW TCGT 2(1.5)1L-K	○	○	○	1/4	0.407	0.094	0.016	0.250		0.110
NEW TCMX 1.8(1.5)1-WF	○	○	○	7/32	0.353	0.094	0.016	0.219	0.003	0.098
NEW TCMX 221-WF	○	○	○	1/4	0.407	0.125	0.016	0.250	0.003	0.110
NEW TCMX 222-WF	○	○	○	1/4	0.391	0.125	0.031	0.250	0.003	0.110
NEW TCMX 3(2.5)2-WF	○	○	○	3/8	0.618	0.156	0.031	0.375	0.004	0.173

● = Первый выбор ○ = Хороший выбор
