Фрезерные инструменты | Плечевые фрезы

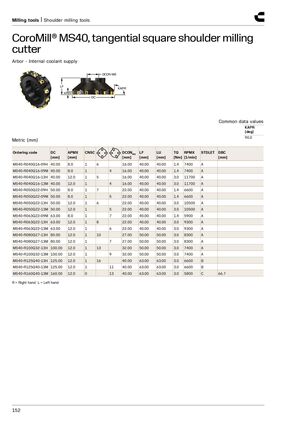

CoroMill® MS40, касательная квадратная плечевая фреза

Державка - внутренняя подача СОЖ

Метрические размеры (мм)

Общие значения данных: KAPR = 90,0°

Артикул DC (мм) APMX (мм) CNSC DCONMS (мм) LF (мм) LU (мм) TQ (Нм) RPMX (об/мин) STDLET DBC (мм)
MS40-R040Q16-09H 40.00 8.0 1 16.00 40.00 40.00 1.4 7400 A
MS40-R040Q16-09M 40.00 8.0 1 16.00 40.00 40.00 1.4 7400 A
MS40-R040Q16-13H 40.00 12.0 1 16.00 40.00 40.00 3.0 11700 A
MS40-R040Q16-13M 40.00 12.0 1 16.00 40.00 40.00 3.0 11700 A
MS40-R050Q22-09H 50.00 8.0 1 22.00 40.00 40.00 1.4 6600 A
MS40-R050Q22-09M 50.00 8.0 1 22.00 40.00 40.00 1.4 6600 A
MS40-R050Q22-13H 50.00 12.0 1 22.00 40.00 40.00 3.0 10500 A
MS40-R050Q22-13M 50.00 12.0 1 22.00 40.00 40.00 3.0 10500 A
MS40-R063Q22-09M 63.00 8.0 1 22.00 40.00 40.00 1.4 5900 A
MS40-R063Q22-13H 63.00 12.0 1 22.00 40.00 40.00 3.0 9300 A
MS40-R063Q22-13M 63.00 12.0 1 22.00 40.00 40.00 3.0 9300 A
MS40-R080Q27-13H 80.00 12.0 1 27.00 50.00 50.00 3.0 8300 A
MS40-R080Q27-13M 80.00 12.0 1 27.00 50.00 50.00 3.0 8300 A
MS40-R100Q32-13H 100.00 12.0 1 32.00 50.00 50.00 3.0 7400 A
MS40-R100Q32-13M 100.00 12.0 1 32.00 50.00 50.00 3.0 7400 A
MS40-R125Q40-13H 125.00 12.0 1 40.00 63.00 63.00 3.0 6600 B
MS40-R125Q40-13M 125.00 12.0 1 40.00 63.00 63.00 3.0 6600 B
MS40-R160Q40-13M 160.00 12.0 0 40.00 63.00 63.00 3.0 5800 C 66.7

Р = Правое вращение, Л = Левое вращение
