Инструменты для фрезерования | Инструменты для фрезерования канавок

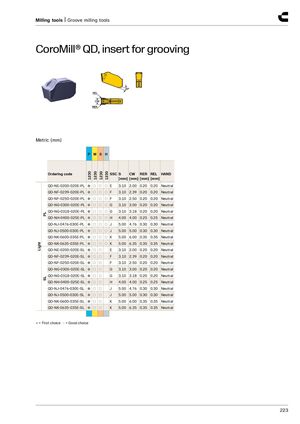

CoroMill® QD, пластина для нарезания канавок

Метрические размеры (мм)

Код заказа SSC S [мм] CW [мм] RER [мм] REL [мм] HAND
QD-NE-0200-020E-PL ● ○ ○ ○ E 3.10 2.00 0.20 0.20 Neutral
QD-NF-0239-020E-PL ● ○ ○ ○ F 3.10 2.39 0.20 0.20 Neutral
QD-NF-0250-020E-PL ● ○ ○ ○ F 3.10 2.50 0.20 0.20 Neutral
QD-NG-0300-020E-PL ● ○ ○ ○ G 3.10 3.00 0.20 0.20 Neutral
QD-NG-0318-020E-PL ● ○ ○ ○ G 3.10 3.18 0.20 0.20 Neutral
QD-NH-0400-025E-PL ● ○ ○ ○ H 4.00 4.00 0.25 0.25 Neutral
QD-NJ-0476-030E-PL ● ○ ○ ○ J 5.00 4.76 0.30 0.30 Neutral
QD-NJ-0500-030E-PL ● ○ ○ ○ J 5.00 5.00 0.30 0.30 Neutral
QD-NK-0600-035E-PL ● ○ ○ ○ K 5.00 6.00 0.35 0.35 Neutral
QD-NK-0635-035E-PL ● ○ ○ ○ K 5.00 6.35 0.35 0.35 Neutral
QD-NE-0200-020E-SL ● ○ ○ E 3.10 2.00 0.20 0.20 Neutral
QD-NF-0239-020E-SL ● ○ ○ F 3.10 2.39 0.20 0.20 Neutral
QD-NF-0250-020E-SL ● ○ ○ F 3.10 2.50 0.20 0.20 Neutral
QD-NG-0300-020E-SL ● ○ ○ G 3.10 3.00 0.20 0.20 Neutral
QD-NG-0318-020E-SL ● ○ ○ G 3.10 3.18 0.20 0.20 Neutral
QD-NH-0400-025E-SL ● ○ ○ H 4.00 4.00 0.25 0.25 Neutral
QD-NJ-0476-030E-SL ● ○ ○ J 5.00 4.76 0.30 0.30 Neutral
QD-NJ-0500-030E-SL ● ○ ○ J 5.00 5.00 0.30 0.30 Neutral
QD-NK-0600-035E-SL ● ○ ○ K 5.00 6.00 0.35 0.35 Neutral
QD-NK-0635-035E-SL ● ○ ○ K 5.00 6.35 0.35 0.35 Neutral

● = Первый выбор ○ = Хороший выбор
