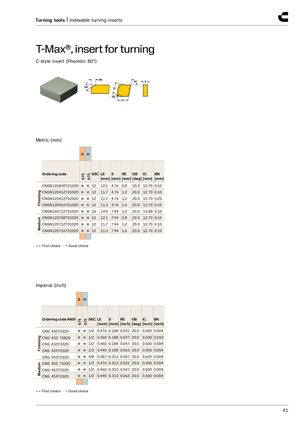

Токарный инструмент | Сменные многогранные пластины

T-Max®, пластина для токарной обработки

Пластина формы C (ромб 80°)

Метрическая система (мм)

Марки: S (675) | H (675)

Чистовая обработка

Артикул Марка SSC [мм] LE [мм] S [мм] RE [мм] GB [град] IC [мм] BN [мм]
CNGN120408T01020 S/H 12 12.1 4.76 0.8 20.0 12.70 0.10
CNGN120412T01020 S/H 12 11.7 4.76 1.2 20.0 12.70 0.10
CNGN120412T02520 S/H 12 11.7 4.76 1.2 20.0 12.70 0.25
CNGN120416T01020 S/H 12 11.3 4.76 1.6 20.0 12.70 0.10
CNGN160712T01020 S/H 16 14.9 7.94 1.2 20.0 15.88 0.10
CNGN120708T01020 S/H 12 12.1 7.94 0.8 20.0 12.70 0.10
CNGN120712T01020 S/H 12 11.7 7.94 1.2 20.0 12.70 0.10
CNGN120716T01020 S/H 12 11.3 7.94 1.6 20.0 12.70 0.10

● = Первый выбор ○ = Хороший выбор

Дюймовая система (дюймы)

Марки: S (675) | H (675)

Чистовая обработка

Артикул ANSI Марка SSC [дюйм] LE [дюйм] S [дюйм] RE [дюйм] GB [град] IC [дюйм] BN [дюйм]
CNG 432T0320 S/H 1/2 0.476 0.188 0.031 20.0 0.500 0.004
CNG 433 T0820 S/H 1/2 0.460 0.188 0.047 20.0 0.500 0.010
CNG 433T0320 S/H 1/2 0.460 0.188 0.047 20.0 0.500 0.004
CNG 434T0320 S/H 1/2 0.445 0.188 0.063 20.0 0.500 0.004
CNG 553T0320 S/H 5/8 0.587 0.313 0.047 20.0 0.625 0.004
CNG 452 T0320 S/H 1/2 0.476 0.313 0.031 20.0 0.500 0.004
CNG 453T0320 S/H 1/2 0.460 0.313 0.047 20.0 0.500 0.004
CNG 454T0320 S/H 1/2 0.445 0.313 0.063 20.0 0.500 0.004

● = Первый выбор ○ = Хороший выбор
