Инструменты для точения | Сменные пластины для точения

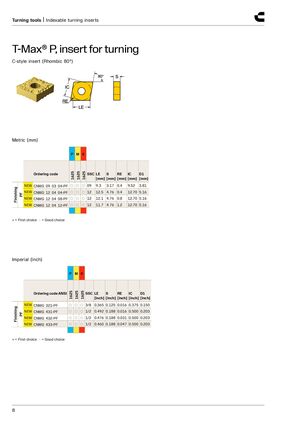

T-Max® P, пластина для точения

C-образная пластина (ромб 80°)

Метрическая система (мм)

P M K
1625 1625 1625
Код заказа SSC LE [мм] S [мм] RE [мм] IC [мм] D1 [мм]
NEW CNMG 09 03 04-PF ○ ○ ○ 09 9.3 3.17 0.4 9.52 3.81
NEW CNMG 12 04 04-PF ○ ○ ○ 12 12.5 4.76 0.4 12.70 5.16
NEW CNMG 12 04 08-PF ○ ○ ○ 12 12.1 4.76 0.8 12.70 5.16
Чистовая обработка PF
NEW CNMG 12 04 12-PF ○ ○ ○ 12 11.7 4.76 1.2 12.70 5.16

● = Первый выбор ○ = Хороший выбор

Дюймовая система (дюймы)

P M K
1625 1625 1625
Код заказа ANSI SSC LE [дюйм] S [дюйм] RE [дюйм] IC [дюйм] D1 [дюйм]
NEW CNMG 321-PF ○ ○ ○ 3/8 0.365 0.125 0.016 0.375 0.150
NEW CNMG 431-PF ○ ○ ○ 1/2 0.492 0.188 0.016 0.500 0.203
NEW CNMG 432-PF ○ ○ ○ 1/2 0.476 0.188 0.031 0.500 0.203
Чистовая обработка PF
NEW CNMG 433-PF ○ ○ ○ 1/2 0.460 0.188 0.047 0.500 0.203

● = Первый выбор ○ = Хороший выбор
