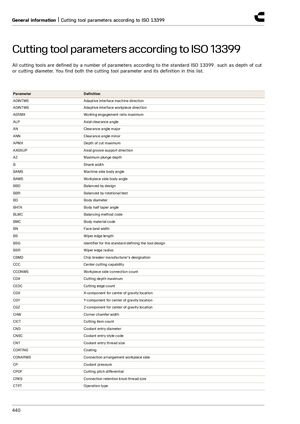

Общая информация | Параметры режущего инструмента согласно ISO 13399
Параметры режущего инструмента согласно ISO 13399
Все режущие инструменты определяются рядом параметров согласно стандарту ISO 13399, такими как глубина резания или диаметр резания. Ниже представлены параметры режущего инструмента и их определения.
| Параметр | Определение |
|---|---|
| ADINTMS | Направление адаптивного интерфейса со стороны станка |
| ADINTWS | Направление адаптивного интерфейса со стороны заготовки |
| AERMX | Максимальное отношение рабочего взаимодействия |
| ALP | Угол аксиального переднего угла |
| AN | Угол переднего угла основной кромки |
| ANN | Угол переднего угла вспомогательной кромки |
| APMX | Максимальная глубина резания |
| AXGSUP | Направление поддержки аксиального паза |
| AZ | Максимальная глубина погружения |
| B | Ширина хвостовика |
| BAMS | Угол корпуса со стороны станка |
| BAWS | Угол корпуса со стороны заготовки |
| BBD | Сбалансирован конструкцией |
| BBR | Сбалансирован методом тестирования вращения |
| BD | Диаметр корпуса |
| BHTA | Угол полутейпера корпуса |
| BLMC | Код метода балансировки |
| BMC | Код материала корпуса |
| BN | Ширина передней кромки |
| BS | Длина выглаживающей кромки |
| BSG | Идентификатор стандарта, определяющего конструкцию инструмента |
| BSR | Радиус выглаживающей кромки |
| CBMD | Обозначение формы стружколома производителем |
| CCC | Возможность центрального резания |
| CCONWS | Количество соединений со стороны заготовки |
| CDX | Максимальная глубина резания |
| CEDC | Количество режущих кромок |
| CGX | X-компонента локализации центра масс |
| CGY | Y-компонента локализации центра масс |
| CGZ | Z-компонента локализации центра масс |
| CHW | Ширина фаски углового радиуса |
| CICT | Количество режущих элементов |
| CND | Диаметр входа охлаждающей жидкости |
| CNSC | Код стиля входа охлаждающей жидкости |
| CNT | Размер резьбы входа охлаждающей жидкости |
| COATING | Покрытие |
| CONARWS | Расположение соединения со стороны заготовки |
| CP | Давление охлаждающей жидкости |
| CPDF | Дифференциал шага резания |
| CRKS | Размер резьбы рукавчика удержания соединения |
| CTPT | Тип операции |
