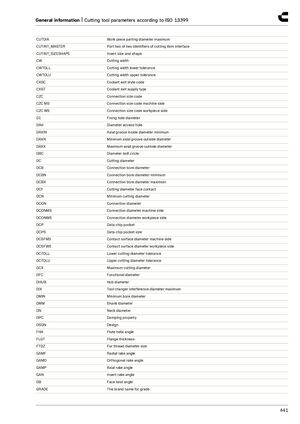

Общая информация | Параметры режущего инструмента согласно ISO 13399
| Параметр | Определение |
|---|---|
| CUTDIA | Максимальный диаметр разделения заготовки |
| CUTINT_MASTER | Вторая часть из двух идентификаторов интерфейса режущего элемента |
| CUTINT_SIZESHAPE | Размер и форма режущего элемента |
| CW | Ширина резания |
| CWTOLL | Нижний допуск ширины резания |
| CWTOLU | Верхний допуск ширины резания |
| CXSC | Код стиля выхода охлаждающей жидкости |
| CXST | Тип подачи выхода охлаждающей жидкости |
| CZC | Код размера соединения |
| CZC MS | Код размера соединения со стороны станка |
| CZC WS | Код размера соединения со стороны заготовки |
| D1 | Диаметр крепежного отверстия |
| DAH | Диаметр отверстия доступа |
| DAXIN | Минимальный внутренний диаметр аксиального паза |
| DAXN | Минимальный внешний диаметр аксиального паза |
| DAXX | Максимальный внешний диаметр аксиального паза |
| DBC | Диаметр болтовой окружности |
| DC | Диаметр резания |
| DCB | Диаметр отверстия соединения |
| DCBN | Минимальный диаметр отверстия соединения |
| DCBX | Максимальный диаметр отверстия соединения |
| DCF | Диаметр резания с контактом по плоскости |
| DCN | Минимальный диаметр резания |
| DCON | Диаметр соединения |
| DCONMS | Диаметр соединения со стороны станка |
| DCONWS | Диаметр соединения со стороны заготовки |
| DCP | Стружечный карман данных |
| DCPS | Размер стружечного кармана данных |
| DCSFMS | Диаметр контактной поверхности со стороны станка |
| DCSFWS | Диаметр контактной поверхности со стороны заготовки |
| DCTOLL | Нижний допуск диаметра резания |
| DCTOLU | Верхний допуск диаметра резания |
| DCX | Максимальный диаметр резания |
| DFC | Функциональный диаметр |
| DHUB | Диаметр втулки |
| DIX | Максимальный диаметр интерференции сменщика инструмента |
| DMIN | Минимальный диаметр отверстия |
| DMM | Диаметр хвостовика |
| DN | Диаметр шейки |
| DPC | Свойство демпфирования |
| DSGN | Конструкция |
| FHA | Угол спирали канавки |
| FLGT | Толщина фланца |
| FTDZ | Размер диаметра резьбы |
| GAMF | Угол переднего угла в радиальном направлении |
| GAMO | Ортогональный передний угол |
| GAMP | Аксиальный передний угол |
| GAN | Угол переднего угла режущего элемента |
| GB | Угол передней кромки |
| GRADE | Торговое имя марки |
