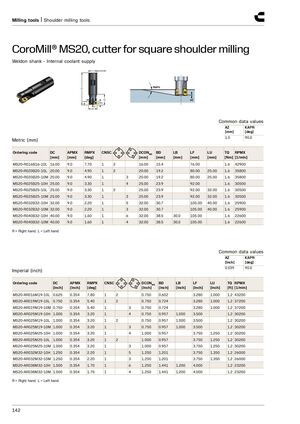

Инструменты фрезерования | Инструменты фрезерования торцевых уступов

CoroMill® MS20, фреза для квадратного торцевого уступа

Хвостовик Weldon — внутренняя подача СОЖ

Метрические размеры (мм)

Код заказа DC [мм] APMX [мм] RMPX [град] CNSC DCONMS [мм] BD [мм] LB [мм] LF [мм] LU [мм] TQ [Нм] RPMX [1/мин]
MS20-R016B16-10L 16.00 9.0 7.70 1 + 2 16.00 15.4 — 76.00 — 1.6 42900
MS20-R020B20-10L 20.00 9.0 4.90 1 + 2 20.00 19.2 — 80.00 25.00 1.6 35800
MS20-R020B20-10M 20.00 9.0 4.90 1 + 3 20.00 19.2 — 80.00 25.00 1.6 35800
MS20-R025B25-10H 25.00 9.0 3.30 1 + 4 25.00 23.9 — 92.00 — 1.6 30500
MS20-R025B25-10L 25.00 9.0 3.30 1 + 2 25.00 23.9 — 92.00 32.00 1.6 30500
MS20-R025B25-10M 25.00 9.0 3.30 1 + 3 25.00 23.9 — 92.00 32.00 1.6 30500
MS20-R032B32-10H 32.00 9.0 2.20 1 + 5 32.00 30.7 — 105.00 40.00 1.6 25900
MS20-R032B32-10M 32.00 9.0 2.20 1 + 3 32.00 30.7 — 105.00 40.00 1.6 25900
MS20-R040B32-10H 40.00 9.0 1.60 1 + 6 32.00 38.5 30.0 105.00 — 1.6 22600
MS20-R040B32-10M 40.00 9.0 1.60 1 + 4 32.00 38.5 30.0 105.00 — 1.6 22600

R = Правая, L = Левая

Дюймовые размеры (дюймы)

Код заказа DC [дюйм] APMX [дюйм] RMPX [град] CNSC DCONMS [дюйм] BD [дюйм] LB [дюйм] LF [дюйм] LU [дюйм] TQ [фут-фунт] RPMX [1/мин]
MS20-AR016M19-10L 0.625 0.354 7.80 1 + 2 0.750 0.602 — 3.280 1.000 1.2 43200
MS20-AR019M19-10L 0.750 0.354 5.40 1 + 2 0.750 0.724 — 3.280 1.000 1.2 37200
MS20-AR019M19-10M 0.750 0.354 5.40 1 + 3 0.750 0.724 — 3.280 1.000 1.2 37200
MS20-AR025M19-10H 1.000 0.354 3.20 1 + 4 0.750 0.957 1.000 3.500 — 1.2 30200
MS20-AR025M19-10L 1.000 0.354 3.20 1 + 2 0.750 0.957 1.000 3.500 — 1.2 30200
MS20-AR025M19-10M 1.000 0.354 3.20 1 + 3 0.750 0.957 1.000 3.500 — 1.2 30200
MS20-AR025M25-10H 1.000 0.354 3.20 1 + 4 1.000 0.957 — 3.750 1.250 1.2 30200
MS20-AR025M25-10L 1.000 0.354 3.20 1 + 2 1.000 0.957 — 3.750 1.250 1.2 30200
MS20-AR025M25-10M 1.000 0.354 3.20 1 + 3 1.000 0.957 — 3.750 1.250 1.2 30200
MS20-AR032M32-10H 1.250 0.354 2.20 1 + 5 1.250 1.201 — 3.750 1.350 1.2 26000
MS20-AR032M32-10M 1.250 0.354 2.20 1 + 3 1.250 1.201 — 3.750 1.350 1.2 26000
MS20-AR038M32-10H 1.500 0.354 1.70 1 + 6 1.250 1.441 1.200 4.000 — 1.2 23200
MS20-AR038M32-10M 1.500 0.354 1.70 1 + 4 1.250 1.441 1.200 4.000 — 1.2 23200

R = Правая, L = Левая
