Инструменты для фрезерования | Инструменты для фрезерования канавок

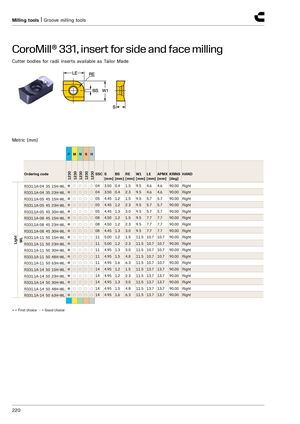

CoroMill® 331, пластина для торцевого и бокового фрезерования

Корпусы фрез для пластин с радиусом доступны по индивидуальному заказу

Метрические размеры (мм)

Код заказа SSC S [мм] BS [мм] RE [мм] W1 [мм] LE [мм] APMX [мм] KRINS [град] HAND
R331.1A-04 35 15H-WL ● ○ ○ ○ ○ 04 3.50 0.4 1.5 9.5 4.6 4.6 90.00 Right
R331.1A-04 35 23H-WL ● ○ ○ ○ ○ 04 3.50 0.4 2.3 9.5 4.6 4.6 90.00 Right
R331.1A-05 45 15H-WL ● ○ ○ ○ ○ 05 4.45 1.2 1.5 9.5 5.7 5.7 90.00 Right
R331.1A-05 45 23H-WL ● ○ ○ ○ ○ 05 4.45 1.2 2.3 9.5 5.7 5.7 90.00 Right
R331.1A-05 45 30H-WL ● ○ ○ ○ ○ 05 4.45 1.3 3.0 9.5 5.7 5.7 90.00 Right
R331.1A-08 45 15H-WL ● ○ ○ ○ ○ 08 4.50 1.2 1.5 9.5 7.7 7.7 90.00 Right
R331.1A-08 45 23H-WL ● ○ ○ ○ ○ 08 4.50 1.2 2.3 9.5 7.7 7.7 90.00 Right
R331.1A-08 45 30H-WL ● ○ ○ ○ ○ 08 4.45 1.3 3.0 9.5 7.7 7.7 90.00 Right
R331.1A-11 50 15H-WL ● ○ ○ ○ ○ 11 5.00 1.2 1.5 11.5 10.7 10.7 90.00 Right
R331.1A-11 50 23H-WL ● ○ ○ ○ ○ 11 5.00 1.2 2.3 11.5 10.7 10.7 90.00 Right
R331.1A-11 50 30H-WL ● ○ ○ ○ ○ 11 4.95 1.3 3.0 11.5 10.7 10.7 90.00 Right
R331.1A-11 50 48H-WL ● ○ ○ ○ ○ 11 4.95 1.5 4.8 11.5 10.7 10.7 90.00 Right
R331.1A-11 50 63H-WL ● ○ ○ ○ ○ 11 4.95 1.6 6.3 11.5 10.7 10.7 90.00 Right
R331.1A-14 50 15H-WL ● ○ ○ ○ ○ 14 4.95 1.2 1.5 11.5 13.7 13.7 90.00 Right
R331.1A-14 50 23H-WL ● ○ ○ ○ ○ 14 4.95 1.2 2.3 11.5 13.7 13.7 90.00 Right
R331.1A-14 50 30H-WL ● ○ ○ ○ ○ 14 4.95 1.3 3.0 11.5 13.7 13.7 90.00 Right
R331.1A-14 50 48H-WL ● ○ ○ ○ ○ 14 4.95 1.5 4.8 11.5 13.7 13.7 90.00 Right
R331.1A-14 50 63H-WL ● ○ ○ ○ ○ 14 4.95 1.6 6.3 11.5 13.7 13.7 90.00 Right

● = Первый выбор ○ = Хороший выбор
