Инструменты для фрезерования | Инструменты для фрезерования канавок

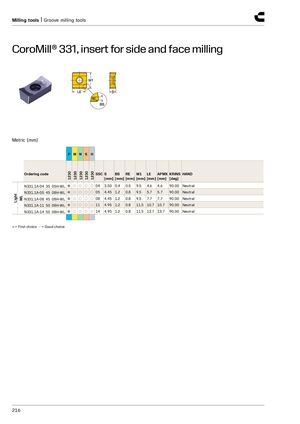

CoroMill® 331, пластина для торцевого и бокового фрезерования

Метрические размеры (мм)

Код заказа SSC S [мм] BS [мм] RE [мм] W1 [мм] LE [мм] APMX [мм] KRINS [град] HAND
N331.1A-04 35 05H-WL ● ○ ○ ○ ○ 04 3.50 0.4 0.5 9.5 4.6 4.6 90.00 Neutral
N331.1A-05 45 08H-WL ● ○ ○ ○ ○ 05 4.45 1.2 0.8 9.5 5.7 5.7 90.00 Neutral
N331.1A-08 45 08H-WL ● ○ ○ ○ ○ 08 4.45 1.2 0.8 9.5 7.7 7.7 90.00 Neutral
N331.1A-11 50 08H-WL ● ○ ○ ○ ○ 11 4.95 1.2 0.8 11.5 10.7 10.7 90.00 Neutral
N331.1A-14 50 08H-WL ● ○ ○ ○ ○ 14 4.95 1.2 0.8 11.5 13.7 13.7 90.00 Neutral

● = Первый выбор ○ = Хороший выбор
