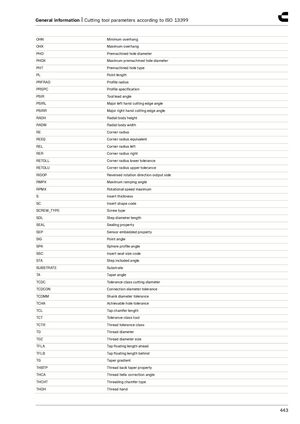

Общая информация | Параметры режущего инструмента согласно ISO 13399
| Параметр | Определение |
|---|---|
| OHN | Минимальный свес |
| OHX | Максимальный свес |
| PHD | Диаметр предварительно обработанного отверстия |
| PHDX | Максимальный диаметр предварительно обработанного отверстия |
| PHT | Тип предварительно обработанного отверстия |
| PL | Длина острия |
| PRFRAD | Радиус профиля |
| PRSPC | Спецификация профиля |
| PSIR | Угол наклона инструмента |
| PSIRL | Угол основной режущей кромки левой стороны |
| PSIRR | Угол основной режущей кромки правой стороны |
| RADH | Радиальная высота корпуса |
| RADW | Радиальная ширина корпуса |
| RE | Радиус углового радиуса |
| REEQ | Эквивалент углового радиуса |
| REL | Радиус левого углового радиуса |
| RER | Радиус правого углового радиуса |
| RETOLL | Нижний допуск углового радиуса |
| RETOLU | Верхний допуск углового радиуса |
| RIDOP | Выход направления обратного вращения |
| RMPX | Максимальный угол въезда |
| RPMX | Максимальная частота вращения |
| S | Толщина режущего элемента |
| SC | Код формы режущего элемента |
| SCREW_TYPE | Тип винта |
| SDL | Длина ступени диаметра |
| SEAL | Свойство герметизации |
| SEP | Свойство встроенного датчика |
| SIG | Угол острия |
| SPA | Угол сферического профиля |
| SSC | Код размера места режущего элемента |
| STA | Угол ступени |
| SUBSTRATE | Подложка |
| TA | Угол конусности |
| TCDC | Класс допусков диаметра резания |
| TCDCON | Допуск диаметра соединения |
| TCDMM | Допуск диаметра хвостовика |
| TCHA | Достижимый допуск отверстия |
| TCL | Длина развертки резьбы |
| TCT | Класс допусков инструмента |
| TCTR | Класс допусков резьбы |
| TD | Диаметр резьбы |
| TDZ | Размер диаметра резьбы |
| TFLA | Длина плавающей части резьбы спереди |
| TFLB | Длина плавающей части резьбы сзади |
| TG | Градиент конусности |
| THBTP | Свойство обратной конусности резьбы |
| THCA | Угол коррекции спирали резьбы |
| THCHT | Тип развертки резьбы |
| THDH | Направление резьбы |
