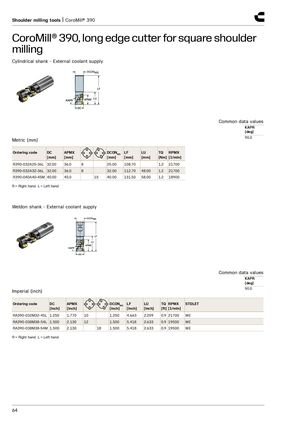

Инструменты для торцевого фрезерования | CoroMill® 390
CoroMill® 390, резец с удлиненной режущей кромкой для фрезеровки квадратных торцевых канавок
Цилиндрический хвостовик - Внешняя подача смазочно-охлаждающей жидкости
Общие значения данных: KAPR = 90,0°
Метрические размеры (мм)
| Обозначение заказа | DC [мм] | APMX [мм] | DCONMS [мм] | LF [мм] | LU [мм] | TQ [Нм] | RPMX [об/мин] | |
|---|---|---|---|---|---|---|---|---|
| R390-032A25-36L | 32,00 | 36,0 | 8 | 25,00 | 108,70 | — | 1,2 | 21700 |
| R390-032A32-36L | 32,00 | 36,0 | 8 | 32,00 | 112,70 | 48,00 | 1,2 | 21700 |
| R390-040A40-45M | 40,00 | 45,0 | 15 | 40,00 | 131,50 | 58,00 | 1,2 | 18900 |
R = правое исполнение, L = левое исполнение
CoroMill® 390, резец с удлиненной режущей кромкой для фрезеровки квадратных торцевых канавок
Хвостовик с клином Weldon - Внешняя подача смазочно-охлаждающей жидкости
Общие значения данных: KAPR = 90,0°
Дюймовые размеры (дюйм)
| Обозначение заказа | DC [дюйм] | APMX [дюйм] | DCONMS [дюйм] | LF [дюйм] | LU [дюйм] | TQ [фунт·сила·фут] | RPMX [об/мин] | STDLET | |
|---|---|---|---|---|---|---|---|---|---|
| RA390-032M32-45L | 1,250 | 1,770 | 10 | 1,250 | 4,663 | 2,259 | 0,9 | 21700 | WE |
| RA390-038M38-54L | 1,500 | 2,130 | 12 | 1,500 | 5,418 | 2,633 | 0,9 | 19500 | WE |
| RA390-038M38-54M | 1,500 | 2,130 | 18 | 1,500 | 5,418 | 2,633 | 0,9 | 19500 | WE |
R = правое исполнение, L = левое исполнение
