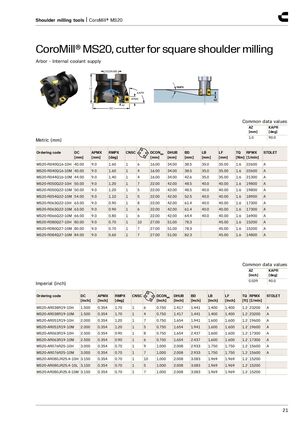

Инструменты для фрезерования уступов | CoroMill® MS20

CoroMill® MS20, фреза для фрезерования прямоугольных уступов
Оправка - Внутренняя подача СОЖ

Стандартные значения параметров:
AZ: 1.0 [мм], KAPR: 90.0 [град]

Метрические размеры (мм)

Артикул DC [мм] APMX [мм] RMPX [град] CNSC DCONMS [мм] DHUB [мм] BD [мм] LB [мм] LF [мм] TQ [Нм] RPMX [1/мин] STDLET
MS20-R040Q16-10H 40.00 9.0 1.60 1 6 16.00 34.00 38.5 35.0 35.00 1.6 22600 A
MS20-R040Q16-10M 40.00 9.0 1.60 1 4 16.00 34.00 38.5 35.0 35.00 1.6 22600 A
MS20-R044Q16-10M 44.00 9.0 1.40 1 4 16.00 34.00 42.6 35.0 35.00 1.6 21300 A
MS20-R050Q22-10H 50.00 9.0 1.20 1 7 22.00 42.00 48.5 40.0 40.00 1.6 19800 A
MS20-R050Q22-10M 50.00 9.0 1.20 1 5 22.00 42.00 48.5 40.0 40.00 1.6 19800 A
MS20-R054Q22-10M 54.00 9.0 1.10 1 5 22.00 42.00 52.5 40.0 40.00 1.6 18900 A
MS20-R063Q22-10H 63.00 9.0 0.90 1 8 22.00 42.00 61.4 40.0 40.00 1.6 17300 A
MS20-R063Q22-10M 63.00 9.0 0.90 1 6 22.00 42.00 61.4 40.0 40.00 1.6 17300 A
MS20-R066Q22-10M 66.00 9.0 0.80 1 6 22.00 42.00 64.4 40.0 40.00 1.6 16900 A
MS20-R080Q27-10H 80.00 9.0 0.70 1 10 27.00 51.00 78.3 45.00 1.6 15200 A
MS20-R080Q27-10M 80.00 9.0 0.70 1 7 27.00 51.00 78.3 45.00 1.6 15200 A
MS20-R084Q27-10M 84.00 9.0 0.60 1 7 27.00 51.00 82.3 45.00 1.6 14800 A

Дюймовые размеры (дюймы)

Артикул DC [дюйм] APMX [дюйм] RMPX [град] CNSC DCONMS [дюйм] DHUB [дюйм] BD [дюйм] LB [дюйм] LF [дюйм] TQ [фт] RPMX [1/мин] STDLET
MS20-AR038R19-10H 1.500 0.354 1.70 1 6 0.750 1.417 1.441 1.400 1.400 1.2 23200 A
MS20-AR038R19-10M 1.500 0.354 1.70 1 4 0.750 1.417 1.441 1.400 1.400 1.2 23200 A
MS20-AR051R19-10H 2.000 0.354 1.20 1 7 0.750 1.654 1.941 1.600 1.600 1.2 19600 A
MS20-AR051R19-10M 2.000 0.354 1.20 1 5 0.750 1.654 1.941 1.600 1.600 1.2 19600 A
MS20-AR063R19-10H 2.500 0.354 0.90 1 8 0.750 1.654 2.437 1.600 1.600 1.2 17300 A
MS20-AR063R19-10M 2.500 0.354 0.90 1 6 0.750 1.654 2.437 1.600 1.600 1.2 17300 A
MS20-AR076R25-10H 3.000 0.354 0.70 1 9 1.000 2.008 2.933 1.750 1.750 1.2 15600 A
MS20-AR076R25-10M 3.000 0.354 0.70 1 7 1.000 2.008 2.933 1.750 1.750 1.2 15600 A
MS20-AR080JR25.4-10H 3.150 0.354 0.70 1 10 1.000 2.008 3.083 1.969 1.969 1.2 15200
MS20-AR080JR25.4-10L 3.150 0.354 0.70 1 5 1.000 2.008 3.083 1.969 1.969 1.2 15200
MS20-AR080JR25.4-10M 3.150 0.354 0.70 1 7 1.000 2.008 3.083 1.969 1.969 1.2 15200

Стандартные значения параметров:
AZ: 1.0 [дюйм], KAPR: 90.0 [град]
