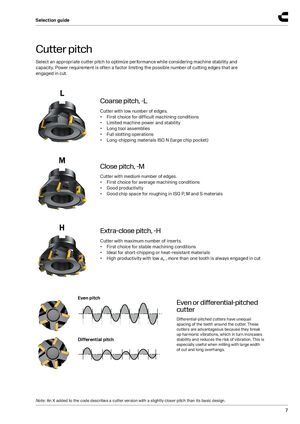

Шаг зубьев фрезы

Выберите подходящий шаг зубьев для оптимизации производительности при одновременном рассмотрении жёсткости и мощности станка. Требуемая мощность часто является фактором, ограничивающим возможное количество режущих кромок в работе.

Редкий шаг, -L

Фреза с низким количеством зубьев:

• Первый выбор для сложных условий обработки
• Ограниченная мощность и жёсткость станка
• Длинные сборки инструмента
• Полные операции нарезки пазов
• Материалы, дающие длинную стружку, ISO N (большой карман для стружки)

Нормальный шаг, -M

Фреза со средним количеством зубьев:

• Первый выбор для средних условий обработки
• Хорошая производительность
• Хороший объём карманов для стружки при черновой обработке материалов ISO P, M и S

Частый шаг, -H

Фреза с максимальным количеством пластин:

• Первый выбор для устойчивых условий обработки
• Идеален для материалов, дающих короткую стружку, или жаропрочных материалов
• Высокая производительность при малой ширине резания ae, более одного зуба всегда в зацеплении

Равномерный шаг и дифференциальный шаг

Фрезы с дифференциальным шагом имеют неравномерное расположение зубьев по окружности фрезы. Эти фрезы выгодны тем, что подавляют гармонические вибрации, что в свою очередь повышает жёсткость и снижает риск вибрации. Это особенно полезно при фрезеровании с большой шириной резания и длинными выпусками.

Примечание: Буква X в коде описывает версию фрезы с немного более частым шагом, чем базовая конструкция.
