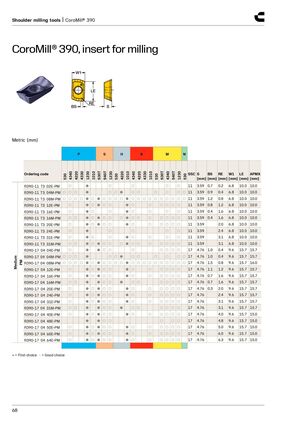

CoroMill® 390, insert for milling

Metric (mm)

	P		S	H	K	M	N
Ordering code	530 4340 4220	4330 1230	1010 S30T S40T 1230 530	4220 1010	4340 4220 4330 1010 530	S30T 4340 S40T 1230	530 SSC	S [mm]	BS [mm	] RE [mm	] W1 [mm	] LE [mm]	APMX [mm]
R390-11 T3 02E-PM	○	●	○		○	○ ○	11	3.59	0.7	0.2	6.8	10.0	10.0
R390-11 T3 04M-PM	○○○	●	○○	●	○○ ○	○ ○	○11	3.59	0.9	0.4	6.8	10.0	10.0
R390-11 T3 08M-PM	○○○	○●	○●○○○	○●	○○○○○	○○○○	○11	3.59	1.2	0.8	6.8	10.0	10.0
R390-11 T3 12E-PM	○	●	○●○○	●	○ ○	○○○○	11	3.59	0.8	1.2	6.8	10.0	10.0
R390-11 T3 16E-PM	○	●	○ ○	●	○ ○	○ ○	11	3.59	0.4	1.6	6.8	10.0	10.0
R390-11 T3 16M-PM	○○	●	○●○○	○●	○○ ○	○○○○	11	3.59	0.4	1.6	6.8	10.0	10.0
R390-11 T3 20E-PM	○	●	○●○○	●	○ ○	○○○○	11	3.59		2.0	6.8	10.0	10.0
R390-11 T3 24E-PM	○	●	○		○	○ ○	11	3.59		2.4	6.8	10.0	10.0
R390-11 T3 31E-PM	○	●	○ ○	●	○ ○	○ ○	11	3.59		3.1	6.8	10.0	10.0
R390-11 T3 31M-PM	○○	●	○●○○	○●	○○ ○	○○○○	11	3.59		3.1	6.8	10.0	10.0
R390-17 04 04E-PM	○	●	●○○		○	○○○○	17	4.76	1.0	0.4	9.6	15.7	15.7
m R390-17 04 04M-PM	○○○	●	○○	●	○○ ○	○ ○	○17	4.76	1.0	0.4	9.6	15.7	15.7
ediu PM R390-17 04 08M-PM	○○○	○●	○●○○○	○●	○○○○○	○○○○	○17	4.76	1.5	0.8	9.6	15.7	16.0
M R390-17 04 12E-PM	○	●	○●○○	●	○ ○	○○○○	17	4.76	1.1	1.2	9.6	15.7	15.7
R390-17 04 16E-PM	○	●	○●○○	●	○ ○	○○○○	17	4.76	0.7	1.6	9.6	15.7	15.7
R390-17 04 16M-PM	○○	●	●○○	●	○○	○○○○	17	4.76	0.7	1.6	9.6	15.7	15.7
R390-17 04 20E-PM	○	●	○●○○	●	○ ○	○○○○	17	4.76	0.3	2.0	9.6	15.7	15.7
R390-17 04 24E-PM	○	●	○●○○	●	○ ○	○○○○	17	4.76		2.4	9.6	15.7	15.7
R390-17 04 31E-PM	○	●	○●○○	●	○ ○	○○○○	17	4.76		3.1	9.6	15.7	15.7
R390-17 04 31M-PM	○○	●	●○○	●	○○	○○○○	17	4.76		3.1	9.6	15.7	15.7
R390-17 04 40E-PM	○	●	○●○○	●	○ ○	○○○○	17	4.76		4.0	9.6	15.7	15.0
R390-17 04 48E-PM		●	●○○			○ ○○	17	4.76		4.8	9.6	15.7	15.0
R390-17 04 50E-PM	○	●	○●○○	●	○ ○	○○○○	17	4.76		5.0	9.6	15.7	15.0
R390-17 04 60E-PM	○	●	○●○○	●	○ ○	○○○○	17	4.76		6.0	9.6	15.7	15.0
R390-17 04 64E-PM	○	●	○●○○	●	○ ○	○○○○	17	4.76		6.3	9.6	15.7	15.0

= First choice = Good choice
