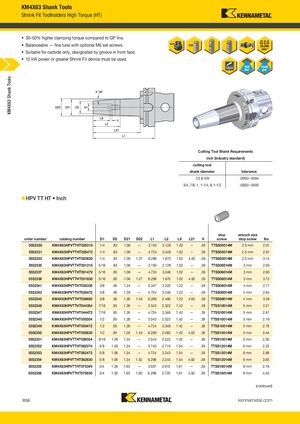

Модульные инструментальные системы линейки KM4X Kennametal 2017 - страница 70

Предыдущая страница Следующая страница

Навигация

Шанковые инструменты KM4X63

Держатели с конусом Морзе высокого крутящего момента (HT)

  • На 30–50% выше крутящий момент зажима по сравнению с серией GP.
  • Сбалансируемые — точная настройка с помощью дополнительных установочных винтов M6.
  • Подходит только для карбида, обозначается канавкой на передней грани.
  • Должен использоваться Shrink Fit прибор мощностью 10 кВ или выше.

Требования к хвостовику режущего инструмента

Дюймовая система (промышленный стандарт)

Диаметр хвостовика режущего инструмента Допуск
1/2 и 5/8 .0000/-.0004
3/4, 7/8, 1, 1-1/4 и 1-1/2 .0000/-.0005

HPV TT HT • дюймовая система

Номер заказа Каталожный номер D1 D2 D21 D22 L1 L2 L9 L21 V Винт упора Винт упора размер ключа Масса (фунты)
5552330 KM4X63HPVTTHT025315 1/4 .83 1.06 — 3.150 2.128 1.02 — .39 TTSS05014M 2.5 мм 2.01
5552331 KM4X63HPVTTHT025472 1/4 .83 1.06 — 4.724 3.348 1.02 — .39 TTSS05014M 2.5 мм 2.61
5552333 KM4X63HPVTTHT025630 1/4 .83 1.06 1.27 6.299 1.970 1.02 4.92 .39 TTSS05014M 2.5 мм 3.14
5552335 KM4X63HPVTTHT031315 5/16 .83 1.06 — 3.150 2.128 1.02 — .39 TTSS06014M 3 мм 2.00
5552337 KM4X63HPVTTHT031472 5/16 .83 1.06 — 4.724 3.348 1.02 — .39 TTSS06014M 3 мм 2.60
5552339 KM4X63HPVTTHT031630 5/16 .83 1.06 1.27 6.299 1.970 1.02 4.92 .39 TTSS06014M 3 мм 3.12
5552341 KM4X63HPVTTHT038335 3/8 .95 1.24 — 3.347 2.325 1.22 — .39 TTSS08014M 4 мм 2.17
5552343 KM4X63HPVTTHT038472 3/8 .95 1.26 — 4.724 3.348 1.22 — .39 TTSS08014M 4 мм 2.84
5552345 KM4X63HPVTTHT038630 3/8 .95 1.26 1.43 6.299 2.480 1.22 4.92 .39 TTSS08014M 4 мм 3.49
5552346 KM4X63HPVTTHT044354 7/16 .95 1.26 — 3.543 2.522 1.42 — .39 TTSS10014M 5 мм 2.21
5552347 KM4X63HPVTTHT044472 7/16 .95 1.26 — 4.724 3.348 1.42 — .39 TTSS10014M 5 мм 2.81
5552348 KM4X63HPVTTHT050354 1/2 .95 1.26 — 3.543 2.522 1.42 — .39 TTSS10014M 5 мм 2.18
5552349 KM4X63HPVTTHT050472 1/2 .95 1.26 — 4.724 3.348 1.42 — .39 TTSS10014M 5 мм 2.79
5552350 KM4X63HPVTTHT050630 1/2 .95 1.26 1.43 6.299 2.480 1.42 4.92 .39 TTSS10014M 5 мм 3.44
5552351 KM4X63HPVTTHT056354 9/16 1.06 1.34 — 3.543 2.522 1.42 — .39 TTSS10014M 5 мм 2.30
5552352 KM4X63HPVTTHT062374 5/8 1.06 1.34 — 3.740 2.719 1.54 — .39 TTSS12014M 6 мм 2.33
5552353 KM4X63HPVTTHT062472 5/8 1.06 1.34 — 4.724 3.343 1.54 — .39 TTSS12014M 6 мм 2.89
5552354 KM4X63HPVTTHT062630 5/8 1.06 1.34 1.52 6.299 2.240 1.54 4.92 .39 TTSS12014M 6 мм 3.65
5552355 KM4X63HPVTTHT075394 3/4 1.30 1.65 — 3.937 2.915 1.61 — .39 TTSS16014M 8 мм 2.78
5552356 KM4X63HPVTTHT075630 3/4 1.30 1.65 1.80 6.299 2.720 1.61 4.92 .39 TTSS16014M 8 мм 4.40
