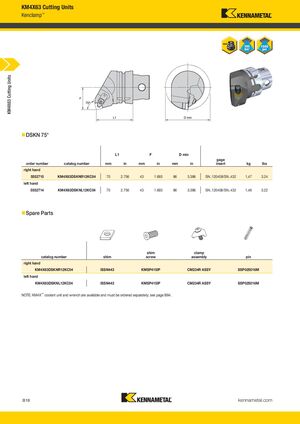

KM4X63 Cutting Units
Kenclamp™
DSKN 75°
| Номер заказа | Номер по каталогу | L1, мм | L1, дюйм | F, мм | F, дюйм | D min, мм | D min, дюйм | Установочная пластина | кг | фунты |
|---|---|---|---|---|---|---|---|---|---|---|
| Правосторонний | ||||||||||
| 5552715 | KM4X63DSKNR12KC04 | 70 | 2.756 | 43 | 1.693 | 86 | 3.386 | SN..120408/SN..432 | 1,47 | 3.24 |
| Левосторонний | ||||||||||
| 5552714 | KM4X63DSKNL12KC04 | 70 | 2.756 | 43 | 1.693 | 86 | 3.386 | SN..120408/SN..432 | 1,46 | 3.22 |
Запасные части
| Номер по каталогу | Прокладка | Винт прокладки | Узел прижима | Штифт |
|---|---|---|---|---|
| Правосторонний | ||||
| KM4X63DSKNR12KC04 | ISSN443 | KMSP415IP | CM234R ASSY | SSP025016M |
| Левосторонний | ||||
| KM4X63DSKNL12KC04 | ISSN443 | KMSP415IP | CM234R ASSY | SSP025016M |
Примечание: блок подачи СОЖ и ключ KM4X™ доступны и должны заказываться отдельно; см. страницу B84.
