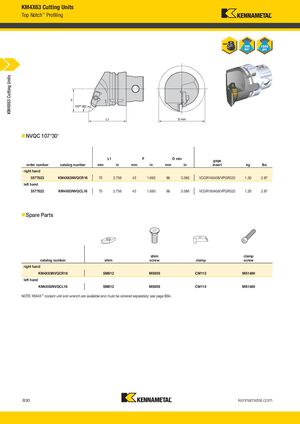

Режущие наголовки KM4X63
Top Notch™ профилирование
NVQC 107°30'
| Номер заказа | Каталожный номер | L1 (мм) | L1 (дюйм) | F (мм) | F (дюйм) | D мин (мм) | D мин (дюйм) | Калибровочная пластина | кг | фунты |
|---|---|---|---|---|---|---|---|---|---|---|
| Правосторонний | ||||||||||
| 5577823 | KM4X63NVQCR16 | 70 | 2,756 | 43 | 1,693 | 86 | 3,386 | VCGR160408/VPGR332 | 1,30 | 2,87 |
| Левосторонний | ||||||||||
| 5577822 | KM4X63NVQCL16 | 70 | 2,756 | 43 | 1,693 | 86 | 3,386 | VCGR160408/VPGR332 | 1,30 | 2,87 |
Запасные части
| Каталожный номер | Шайба | Винт шайбы | Зажим | Винт зажима |
|---|---|---|---|---|
| Правосторонний | ||||
| KM4X63NVQCR16 | SM812 | MS959 | CM113 | MS1489 |
| Левосторонний | ||||
| KM4X63NVQCL16 | SM812 | MS959 | CM114 | MS1489 |
Примечание: Узел охлаждения KM4X™ и гаечный ключ доступны и должны заказываться отдельно; см. страницу B84.
