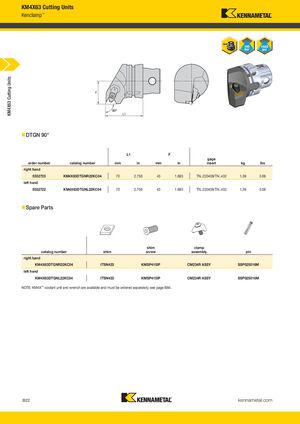

KM4X63 Cutting Units
Kenclamp™
DTGN 90°
| Номер заказа | Номер по каталогу | L1, мм | L1, дюйм | F, мм | F, дюйм | Установочная пластина | кг | фунты |
|---|---|---|---|---|---|---|---|---|
| Правосторонний | ||||||||
| 5552723 | KM4X63DTGNR22KC04 | 70 | 2.756 | 43 | 1.693 | TN..220408/TN..432 | 1,39 | 3.06 |
| Левосторонний | ||||||||
| 5552722 | KM4X63DTGNL22KC04 | 70 | 2.756 | 43 | 1.693 | TN..220408/TN..432 | 1,39 | 3.06 |
Запасные части
| Номер по каталогу | Прокладка | Винт прокладки | Узел прижима | Штифт |
|---|---|---|---|---|
| Правосторонний | ||||
| KM4X63DTGNR22KC04 | ITSN433 | KMSP415IP | CM234R ASSY | SSP025016M |
| Левосторонний | ||||
| KM4X63DTGNL22KC04 | ITSN433 | KMSP415IP | CM234R ASSY | SSP025016M |
Примечание: блок подачи СОЖ и ключ KM4X™ доступны и должны заказываться отдельно; см. страницу B84.
