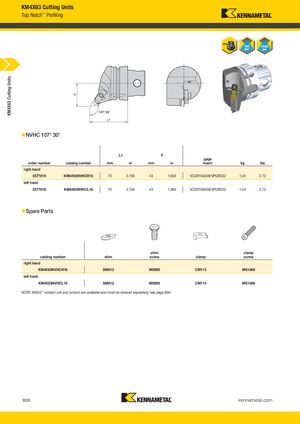

Режущие наголовки KM4X63
Top Notch™ профилирование
NVHC 107° 30'
| Номер заказа | Каталожный номер | L1 (мм) | L1 (дюйм) | F (мм) | F (дюйм) | Калибровочная пластина | кг | фунты |
|---|---|---|---|---|---|---|---|---|
| Правосторонний | ||||||||
| 5577819 | KM4X63NVHCR16 | 70 | 2,756 | 43 | 1,693 | VCGR160408/VPGR332 | 1,24 | 2,73 |
| Левосторонний | ||||||||
| 5577818 | KM4X63NVHCL16 | 70 | 2,756 | 43 | 1,693 | VCGR160408/VPGR332 | 1,24 | 2,73 |
Запасные части
| Каталожный номер | Шайба | Винт шайбы | Зажим | Винт зажима |
|---|---|---|---|---|
| Правосторонний | ||||
| KM4X63NVHCR16 | SM812 | MS959 | CM113 | MS1489 |
| Левосторонний | ||||
| KM4X63NVHCL16 | SM812 | MS959 | CM114 | MS1489 |
Примечание: Узел охлаждения KM4X™ и гаечный ключ доступны и должны заказываться отдельно; см. страницу B84.
