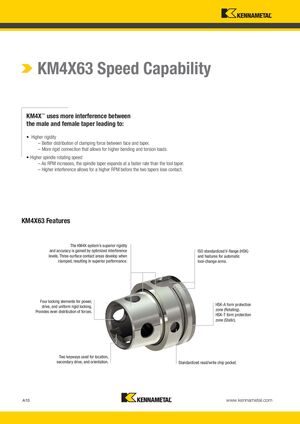

Скоростные возможности KM4X63

Система KM4X™ использует более высокий натяг между наружным и внутренним конусами, что приводит к:

• Более высокой жёсткости
  • Лучшее распределение усилия зажима между торцем и конусом.
  • Более жёсткое соединение, допускающее более высокие изгибающие и крутильные нагрузки.
• Более высокой частоте вращения шпинделя
  • По мере роста числа оборотов конус шпинделя расширяется быстрее, чем конус инструмента.
  • Более высокий натяг позволяет достигать более высоких оборотов до потери контакта между конусами.

Особенности KM4X63

Превосходная жёсткость и точность системы KM4X достигается за счёт оптимизированных уровней натяга. При зажиме образуются зоны контакта по трём поверхностям, обеспечивающие превосходную производительность.

Четыре запирающих элемента для передачи усилия, привода и равномерной жёсткой фиксации. Обеспечивает равномерное распределение сил.

Стандартизированный по ISO V-образный фланец (HSK) и элементы для автоматических манипуляторов смены инструмента.

Зона защиты формы HSK-A (вращающийся инструмент).

Зона защиты формы HSK-T (статичный инструмент).

Два шпоночных паза для позиционирования, вспомогательного привода и ориентации.

Стандартизированный карман для чипа считывания/записи.
