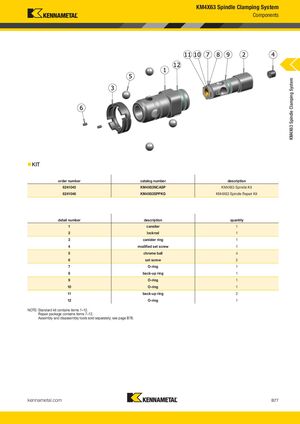

KM4X63 — система шпиндельного зажима
Компоненты
KIT
| Артикул заказа | Каталожный номер | Описание |
|---|---|---|
| 6241045 | KM4X63NCASP | Комплект шпиндельного зажима KM4X63 |
| 6241046 | KM4X63SPPKG | Ремонтный комплект шпиндельного зажима KM4X63 |
| Номер детали | Описание | Количество |
|---|---|---|
| 1 | Емкость | 1 |
| 2 | Стержень фиксации | 1 |
| 3 | Кольцо емкости | 1 |
| 4 | Модифицированный установочный винт | 1 |
| 5 | Хромированный шарик | 4 |
| 6 | Установочный винт | 2 |
| 7 | Уплотнительное кольцо | 1 |
| 8 | Резервное кольцо | 1 |
| 9 | Уплотнительное кольцо | 1 |
| 10 | Уплотнительное кольцо | 1 |
| 11 | Резервное кольцо | 2 |
| 12 | Уплотнительное кольцо | 1 |
Примечание: Стандартный комплект содержит детали 1–12. Ремонтный пакет содержит детали 7–12. Инструменты сборки и разборки продаются отдельно.
