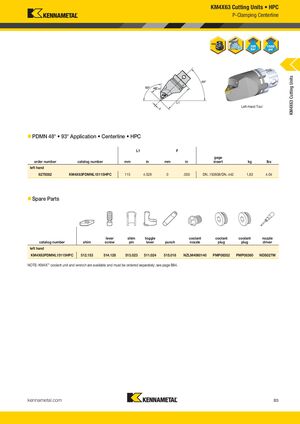

KM4X63 Режущие узлы • HPC
P-Clamping Centerline
Левосторонний инструмент
PDMN 48° • 93° применение • Centerline • HPC
| Номер заказа | Каталожный номер | L1 (мм) | L1 (дюйм) | F (мм) | F (дюйм) | Пластина | кг | фунт |
|---|---|---|---|---|---|---|---|---|
| 6275082 (левое исполнение) | KM4X63PDMNL15115HPC | 115 | 4.528 | 0 | .000 | DN..150608/DN..442 | 1,83 | 4.04 |
Запасные части
| Каталожный номер | Прокладка | Винт рычага | Штифт прокладки | Рычаг тумблера | Пуансон | Форсунка СОЖ | Заглушка СОЖ | Заглушка | Ключ для форсунки |
|---|---|---|---|---|---|---|---|---|---|
| KM4X63PDMNL15115HPC (левое исполнение) | 512.153 | 514.128 | 513.023 | 511.024 | 515.018 | NZLM4060140 | PMP08352 | PMP08360 | NDS027M |
ПРИМЕЧАНИЕ: Узел подачи СОЖ и ключ KM4X™ доступны и должны заказываться отдельно; см. стр. B84.
