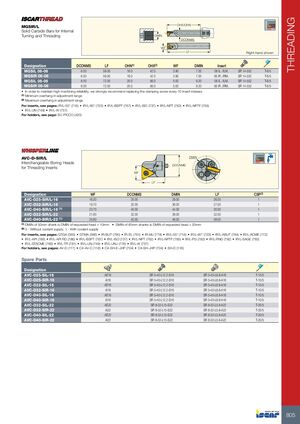

MGSIR/L — Цельные твердосплавные прутки для внутреннего точения и нарезания резьб
| Обозначение | DCONMS | LF | OHN(1) | OHX(2) | WF | DMIN | Резец | ||
|---|---|---|---|---|---|---|---|---|---|
| MGSIL 06-06 | 6.00 | 59.00 | 16.0 | 42.0 | 3.90 | 7.00 | 06 IL../ILM.. | SR 14-552 | T-6/5 |
| MGSIR 06-06 | 6.00 | 59.00 | 16.0 | 42.0 | 3.90 | 7.00 | 06 IR../IRM.. | SR 14-552 | T-6/5 |
| MGSIL 08-06 | 8.00 | 72.00 | 20.0 | 56.0 | 5.00 | 9.20 | 06 IL../ILM.. | SR 14-552 | T-6/5 |
| MGSIR 08-06 | 8.00 | 72.00 | 20.0 | 56.0 | 5.00 | 9.20 | 06 IR../IRM.. | SR 14-552 | T-6/5 |
Для обеспечения высокой надежности обработки мы настоятельно рекомендуем заменять зажимной винт каждые 10 переиндексаций резца
(1) Минимальный вылет в диапазоне регулировки
(2) Максимальный вылет в диапазоне регулировки
Резцы см. на страницах: IR/L-55° (716) • IR/L-60° (723) • IR/L-BSPT (767) • IR/L-ISO (737) • IR/L-NPT (762) • IR/L-NPTF (765) • IR/L-UN (749) • IR/L-W (757)
Державки см. на странице: SC-PICCO (420)
AVC-D-SIR/L — Сменные расточные головки для резцов нарезания резьб
| Обозначение | WF | DCONMS | DMIN | LF | CSP(2) |
|---|---|---|---|---|---|
| AVC-D25-SIR/L-16 | 16.20 | 25.00 | 29.00 | 26.00 | 1 |
| AVC-D32-SIR/L-16 | 19.70 | 32.00 | 36.00 | 27.00 | 1 |
| AVC-D40-SIR/L-16 (1) | 23.70 | 40.00 | 44.00 | 30.00 | 1 |
| AVC-D32-SIR/L-22 | 21.60 | 32.00 | 38.00 | 32.00 | 1 |
| AVC-D40-SIR/L-22 (1) | 25.60 | 40.00 | 46.00 | 38.00 | 1 |
(1) DMIN державки 50 мм составляет DMIN запрашиваемой головки + 10 мм; DMIN державок 60 мм составляет DMIN запрашиваемой головки + 20 мм
(2) 0 — без подачи охлаждающей жидкости, 1 — с подачей охлаждающей жидкости
Резцы см. на страницах: GTGA (365) • GTMA (366) • IR-BUT (790) • IR-EL (791) • IR-MJ (778) • IR/L-55° (716) • IR/L-60° (723) • IR/L-ABUT (784) • IR/L-ACME (772) • IR/L-API (788) • IR/L-API RD (786) • IR/L-BSPT (767) • IR/L-ISO (737) • IR/L-NPT (762) • IR/L-NPTF (765) • IR/L-PG (782) • IR/L-RND (792) • IR/L-SAGE (783) • IR/L-STACME (769) • IR/L-TR (781) • IR/L-UN (749) • IR/L-UNJ (776) • IR/L-W (757)
Державки см. на страницах: AV-D (117) • C#-AV-C (118) • C#-SH-E-JHP (704) • C#-SH-JHP (704) • SH-D (116)
Запасные части
| Обозначение | Компоненты | |||
|---|---|---|---|---|
| AVC-D25-SIL-16 | AE16 | SR 5-40-L12.2-S16 | SR 5-40-L6.8-A16 | T-10/5 |
| AVC-D25-SIR-16 | AI16 | SR 5-40-L12.2-S16 | SR 5-40-L6.8-A16 | T-10/5 |
| AVC-D32-SIL-16 | AE16 | SR 5-40-L12.2-S16 | SR 5-40-L6.8-A16 | T-10/5 |
| AVC-D32-SIR-16 | AI16 | SR 5-40-L12.2-S16 | SR 5-40-L6.8-A16 | T-10/5 |
| AVC-D40-SIL-16 | AE16 | SR 5-40-L12.2-S16 | SR 5-40-L6.8-A16 | T-10/5 |
| AVC-D40-SIR-16 | AI16 | SR 5-40-L12.2-S16 | SR 5-40-L6.8-A16 | T-10/5 |
| AVC-D32-SIL-22 | AE22 | SR 8-32-L15-S22 | SR 8-32-L5.8-A22 | T-20/5 |
| AVC-D32-SIR-22 | AI22 | SR 8-32-L15-S22 | SR 8-32-L5.8-A22 | T-20/5 |
| AVC-D40-SIL-22 | AE22 | SR 8-32-L15-S22 | SR 8-32-L5.8-A22 | T-20/5 |
| AVC-D40-SIR-22 | AI22 | SR 8-32-L15-S22 | SR 8-32-L5.8-A22 | T-20/5 |
